DIAG · 車載ECU 診断・計測・校正概要
DiagRA® Embedded は、Windows および Linux ベースのあらゆるデバイス上で、完全な診断・フラッシュ機能を実行できるツールです。デスク上だけでなくフィールドでも制御ユニットを診断・フラッシュでき、サービスは C++ API によるネイティブ制御と、Webサービスインターフェースによるリモート制御のいずれにも対応します。
C++ ベースのランタイム関数ライブラリにより、ほぼすべての Linux / Windows デバイスで DiagRA® Embedded を利用できます。同じテストドライブ中に別バリアントで制御ユニットをフラッシュできるため、不要なテスト走行を省けます。すべての診断・フラッシュ機能は、スマートフォンからの手動操作でも、C++ API による自動化でも呼び出して実行できます。
OBDII / EOBD / HD-OBD / WWH-OBD 対応のOBDスキャンツールを内蔵し、UDS（ISO 14229）に準拠します。SOAP / ReST の各Webサービスから全機能を制御でき、必要なRAMがごく少ないため、幅広いデバイスで動作します。
主要仕様
| 提供元 / ブランド | RA Consulting |
|---|---|
| カテゴリ | 診断・フラッシュツール（DIAG） |
| 型番 / 製品ID | DIAGRA-EMBEDDED |
| 主な特長 | Windows/Linux / C++ API / WebService |
| 対応OS | Windows 7 以降 / Linux（Kernel 4.4 以降） |
| お問い合わせ | 見積もり・技術相談に対応 |
基本情報
| 製品カテゴリ | 車載ECU 診断・計測・校正（DIAG） |
|---|---|
| ブランド | RA Consulting |
| 型番 / 製品ID | DIAGRA-EMBEDDED |
技術仕様
| 標準 | SAE J1979 / SAE J1939 / ISO 27145 / ISO 14229 |
|---|---|
| インターフェース | SocketCAN / PEAK / Kvaser / SAE J2534 PassThru / RP1210 |
| 物理接続 | CAN / CAN FD |
| フラッシュ形式 | HEX/S19・ODX・PDX |
| 制御方式 | C++ API / SOAP・ReST Webサービス |
提供・サポート
| 提供 | 見積もり・技術相談に対応（Positive ONE Group） |
|---|---|
| システム要件（Windows） | Windows 7 以降・Intel 32/64bit・RAM 4GB〜・ディスク 512MB（開発者版）/30MB（Web版）・開発: cmake 3.8.2以上 / Visual Studio 2013–2019 |
| システム要件（Linux） | Kernel 4.4 以降・ARM/Intel 32/64bit・RAM 512MB〜・SocketCAN対応I/F・開発: cmake 3.8.2以上 / GCC 4.9以降 |
特長の詳細
機能ギャラリー
DiagRA Embedded の主要機能を、DiagRA 診断エンジンの実際の画面でご紹介します。フィールドでの診断・フラッシュから、C++ API・Webサービスによる自動化までをカバーします。
OBDスキャンツール
OBDII / EOBD / HD-OBD / WWH-OBD のスキャン機能を内蔵します。

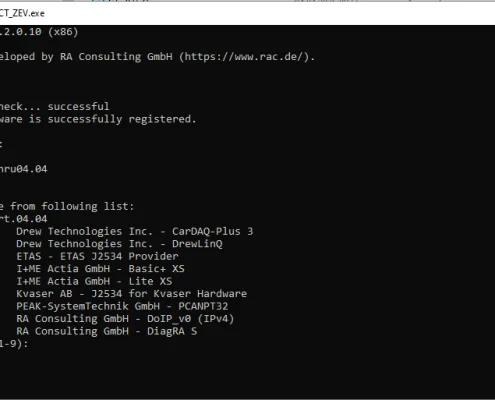

ECUフラッシュ
ほぼすべての ECU の完全なフラッシュプログラミングに対応します。
診断データ取込み
ODX / PDX 等の診断記述データを取り込んで利用します。
構成
ODX取込みまたは手動で構成できます。
UDS通信
UDS（ISO 14229）に準拠した診断通信を実行します。
高品質診断
ISO 9001:2015 準拠で開発された診断エンジンを内蔵します。
画面はRA Consultingの製品資料に基づく実UIイメージです（強調のため軽いアニメーションを付加）。UIはバージョン・構成により異なります。
主な用途
- フィールド（現地・車載）でのECU診断・フラッシュ
- スマートフォン等モバイルデバイスからの診断・書換え
- テストドライブ中のバリアント切替えフラッシュによる試験効率化
- C++ API / Webサービスによる診断・フラッシュの自動化・システム統合
導入メリット
- Windows / Linux のほぼすべてのデバイスで診断・フラッシュを実行できる
- デスク外（フィールド）でも診断・書換えができ、テスト走行を削減できる
- C++ API と SOAP / ReST の両方で柔軟にシステムへ統合できる
- 低メモリで動作し、リソースの限られた組込みデバイスにも適する
対応環境
- ホストアプリ：Windows 7 以降 / Linux（Kernel 4.4 以降）
- 取得方式：診断（UDS ISO 14229）／フラッシュ（HEX/S19・ODX・PDX）
- 対象：CAN / CAN FD 上の ECU（OBDII / EOBD / HD-OBD / WWH-OBD）
