SEGGER
J-Link BASE
型番 / ID: J-LINK-BASE
J-Link ファミリのエントリーモデルです。JTAG／SWD（20ピン）に対応し、ホスト接続は USB 2.0 Hi-Speed。実行制御・ブレークポイント・メモリ／レジスタ参照・フラッシュ書き込みといった、オンチップデバッグの基本を一通り備えます。
概要
J-Link ファミリのエントリーモデルです。JTAG／SWD（20ピン）に対応し、ホスト接続は USB 2.0 Hi-Speed。実行制御・ブレークポイント・メモリ／レジスタ参照・フラッシュ書き込みといった、オンチップデバッグの基本を一通り備えます。
主な特長
- インターフェース：JTAG／SWD／SWO（20ピン）
- ホスト接続：USB 2.0 Hi-Speed
- ダウンロード 最大約1MB/s、ターゲットIF 最大15MHz、SWO 最大30MHz
- RTT（Real Time Transfer）／仮想COM（VCOM）を標準サポート
- 無償の J-Link ソフトウェアで Embedded Studio／VS Code／IAR／Keil 等に対応
MCU ブリングアップから日常のデバッグまで、最初の1台に適します。
Positive ONE Group が、製品選定・見積もり・導入時の技術サポートまで日本語で対応します。対象MCU・OS・数量・ご用途に応じた最適な構成をご提案します。
主要仕様
| 提供元 / ブランド | SEGGER |
|---|---|
| カテゴリ | デバッグプローブ／オンチップデバッグ（DEBUG） |
| 型番 / 製品ID | J-LINK-BASE |
| 主な特長 | JTAG/SWD / 定番 |
| 対応 | Embedded Studio / VS Code / 主要3rdパーティIDE |
| お問い合わせ | 見積もり・技術相談に対応 |
Technical Details
技術詳細
接続とデバッグ方式
対象マイコンのデバッグ端子（JTAG/SWD）に接続し、CPUコアの停止・実行・ステップ実行を制御します。ハードウェアブレークポイント／ウォッチポイント、メモリ・レジスタの読み書き、フラッシュメモリへのプログラム書き込みに対応します。
開発フローでの位置づけ
電源投入直後のブリングアップ（クロック・端子設定の確認）から、アプリケーションのステップ実行、リアルタイム変数監視、量産前の書き込み確認まで、組込み開発の全工程で使用します。
IDE・ツール連携
主要な統合開発環境やGDBベースのデバッグ環境と連携できます。既存の開発フローに組み込みやすく、複数マイコン系列を1台でカバーできる点が実務上の利点です。
技術仕様
基本情報
| 製品カテゴリ | デバッグプローブ／オンチップデバッグ（DEBUG） |
|---|---|
| ブランド | SEGGER |
| 型番 / 製品ID | J-LINK-BASE |
Product Lineup
製品構成

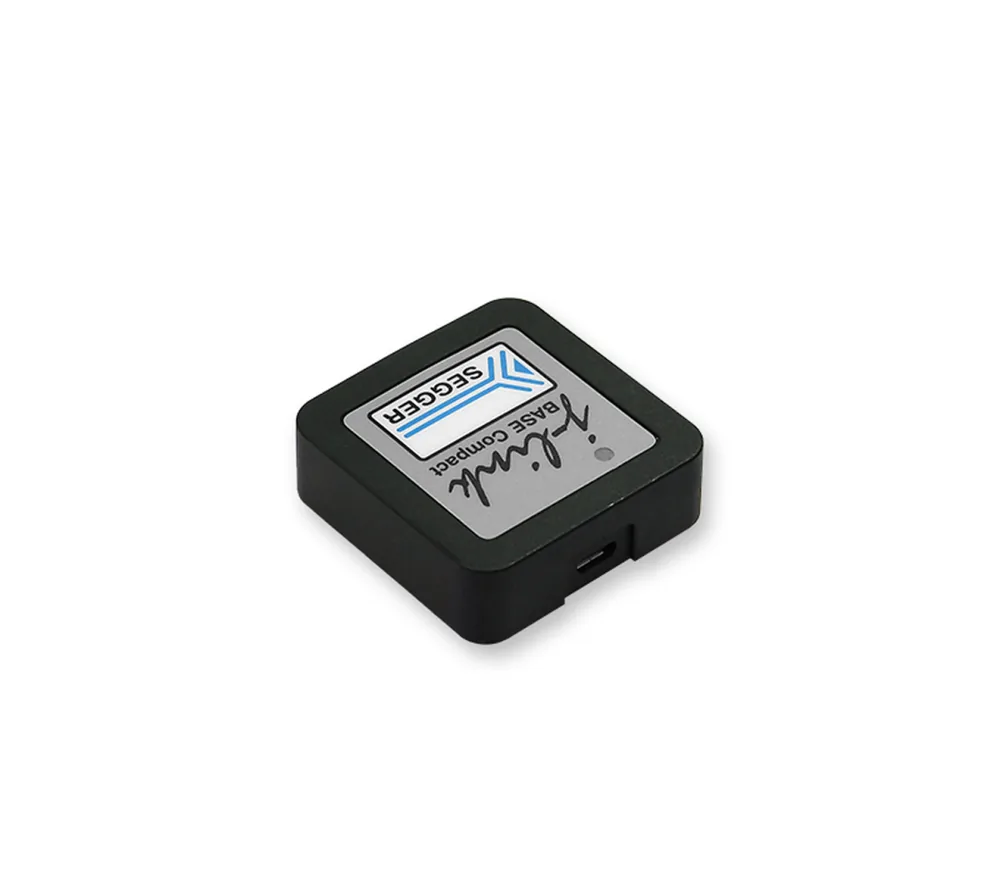

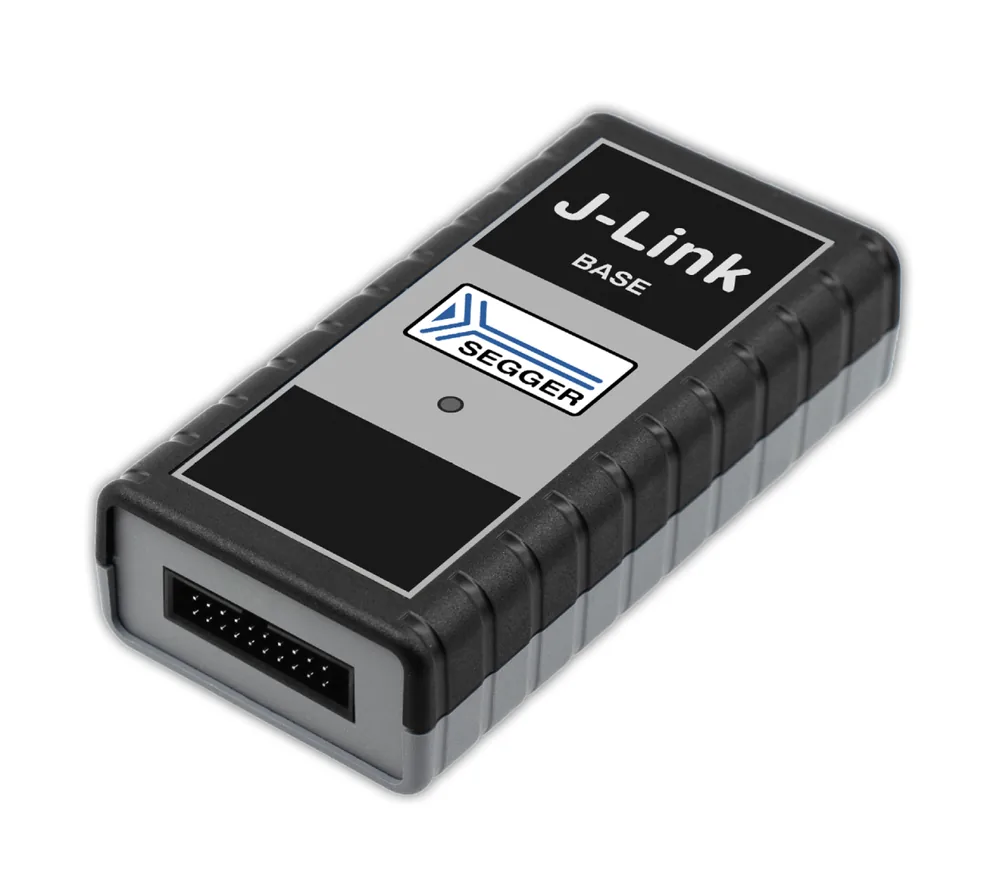

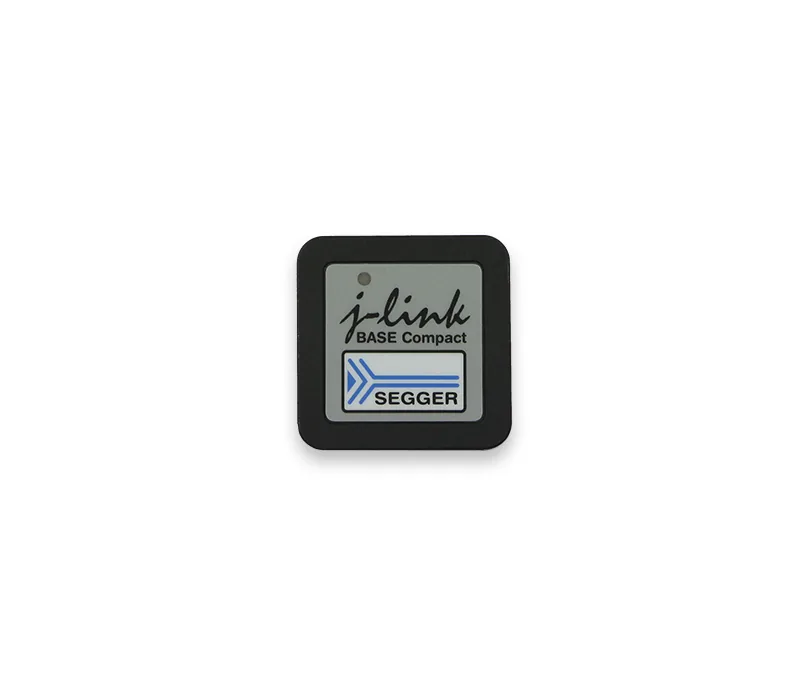

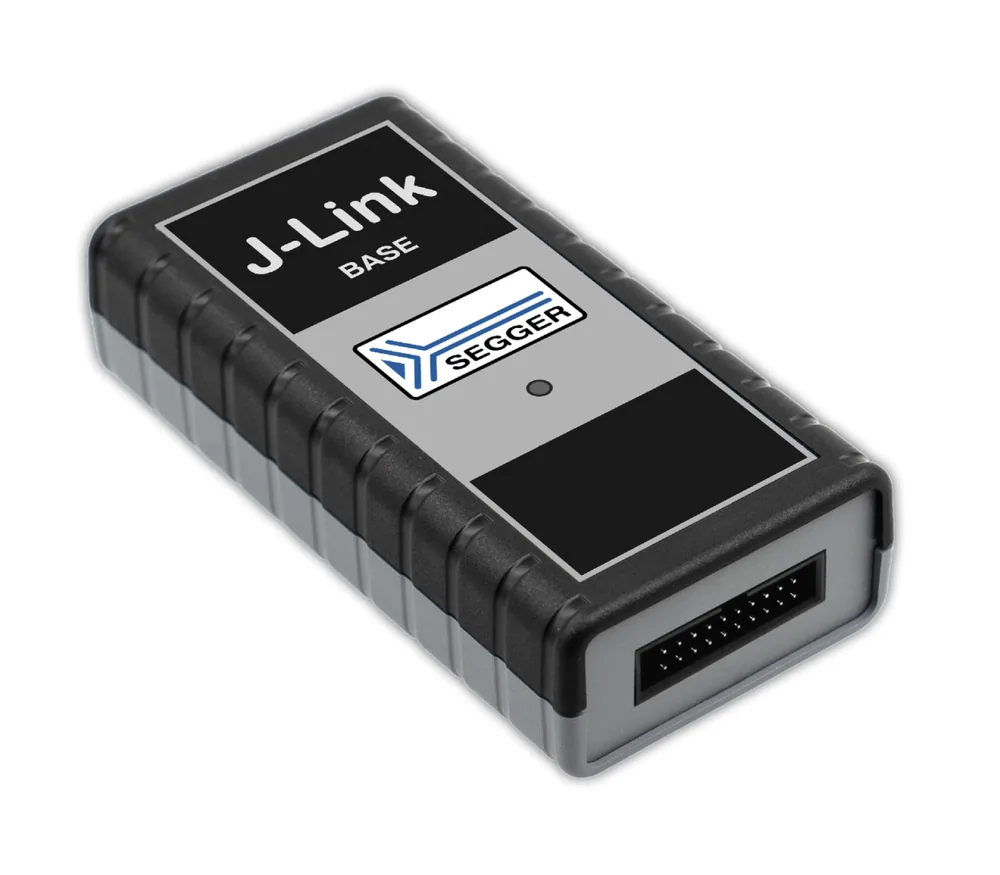

| 形態（機能は同一） | J-Link BASE Classic：100×53×27mm・70g・USB 2.0 Hi-Speed（Type-B）／J-Link BASE Compact：46×46×17mm・20g・USB-C。Compactは2つの取付穴を備え、治具・装置への組込み（量産検査・長期試験・保守用リフラッシュ）に適します。 |
|---|---|
| 同梱物 | Classic：本体＋0.1インチ20ピン リボンケーブル＋USBケーブル／Compact：本体＋20ピン リボンケーブル＋USB-Cケーブル。J-Link Software and Documentation Pack（Windows／Linux／macOS）は無償ダウンロード。 |
| BASEに含まれない機能 | Ozone・J-Flash／J-Flash SPI・Unlimited Flash Breakpoints・モニタモードデバッグ・RDIは非搭載。J-Link Upgrade BASE to PLUSライセンスの追加、または上位モデル（PLUS／Ultra／Pro）で利用できます。ETMトレースはJ-Trace系の対応です。 |
| 本体写真 | メーカー提供の実機画像を掲載しています（2026年9月19日 反映・Classic／Compact等の形態はスライダー内表記参照）。 |
| 出典・確認日 | SEGGER公式製品ページ「J-Link BASE」（2026年9月19日 当社確認）。仕様値（1MB/s・15MHz・SWO 30MHz・VIF 1.2–5V・給電5V/300mA等）は同ページTechnical specificationsに基づきます。 |
技術仕様
技術仕様
| モデル構成 | J-Link BASE Classic（100×53×27mm・70g・USB Type-B）／J-Link BASE Compact（46×46×17mm・20g・USB-C）— 機能は同一 |
|---|---|
| ホスト接続 | USB 2.0 Hi-Speed（USBバスパワー：本体最大50mA＋ターゲット供給分） |
| ターゲットIF | JTAG／SWD（20ピン）・SWO対応。cJTAG・アダプティブクロッキング対応 |
| 速度 | ダウンロード最大1MB/s／ターゲットIFクロック最大15MHz／SWOサンプリング最大30MHz |
| ターゲット電圧 | VIF 1.2〜5V（VTRefセンス電流 <25µA） |
| ターゲット給電 | 5V（USB由来）・最大300mA |
| 標準機能 | RTT（Real Time Transfer）／VCOM（USB-シリアルブリッジ）／フラッシュダウンロード／ETB・MTBトレース（対応ターゲット時） |
| BASE非搭載（上位/アップグレードで追加） | Ozoneデバッガ・J-Flash／J-Flash SPI・無制限フラッシュブレークポイント・Monitor Mode・RDI — 「J-Link Upgrade BASE to PLUS」で一括追加可能。ETMピントレースはJ-Traceファミリの対応 |
| 対応コア | Arm Cortex-M/R/A・レガシーArm・RISC-V ほか多数（メーカーの対応デバイス一覧参照） |
| 対応OS | Windows（x86/x64）／Linux（x86/x64/Arm）／macOS（Intel/Apple Silicon）— J-Link Software and Documentation Pack同梱・無償 |
| 同梱物 | 本体＋0.1インチ20ピンリボンケーブル＋USBケーブル（Classic：Type-B／Compact：USB-C） |
| 環境 | 動作温度 +5〜+60℃／EMC：EN 55022・EN 55024 |
技術仕様
対応プラットフォーム
| 対応コア | Arm Cortex-M/R/A、RISC-V 他 |
|---|---|
| 対応IDE | Embedded Studio / VS Code / 主要3rdパーティIDE |
技術仕様
提供・サポート
| 提供 | 見積もり・技術相談に対応（Positive ONE Group） |
|---|
主な用途
- 標準的なデバッグ・書き込み用途に使う（ホスト接続は USB）
- 試作基板の初期立ち上げ（ブリングアップ）と不具合解析
- MCU 内部状態の確認とフラッシュ書き込み
導入メリット
- PLUS とハードウェア性能は同一で、ライセンス差だけで選べる
- 対応MCUが広く、機種変更のたびに機材を替えずに済む
- 主要なIDEから利用できる
対応環境
- 対応IDE：Embedded Studio / VS Code / 主要3rdパーティIDE
- ホストOS：Windows / Linux / macOS
- 対応コア：ARM Cortex-M/R/A、RISC-V 他
よくある質問
J-Link BASE の見積もり・技術相談はできますか？
はい。Positive ONE Groupが取り扱っており、見積もり・技術相談に対応します。本ページのお問い合わせから対象MCUや数量をお知らせください。
お問い合わせ
対象MCU・数量・安全要件などをお聞かせください。最適な構成と概算をご提案します。
