Cyclone MultiChannel Programmer 日本語マニュアル

PEmicro Cyclone MultiChannel Programmer(MCP)/QuadPod の構成・チャネル/ポート・対応アダプタ・ピン配置・接続手順を、メーカー公式マニュアルと提供画像をもとに日本語でまとめています。

MANUAL

はじめに

Cyclone MultiChannel Programmer(MCP)は、複数ターゲットを同時に書き込むための量産向けプログラマです。ベースユニットは4チャネルを備え、QuadPod チャネルエクスパンダを最大3台まで接続して最大16チャネルのコンパクトな構成を実現します。フィクスチャ・ATE・ベンチトップ・生産ラインへの統合を前提に設計されています。

MANUAL

構成と外観

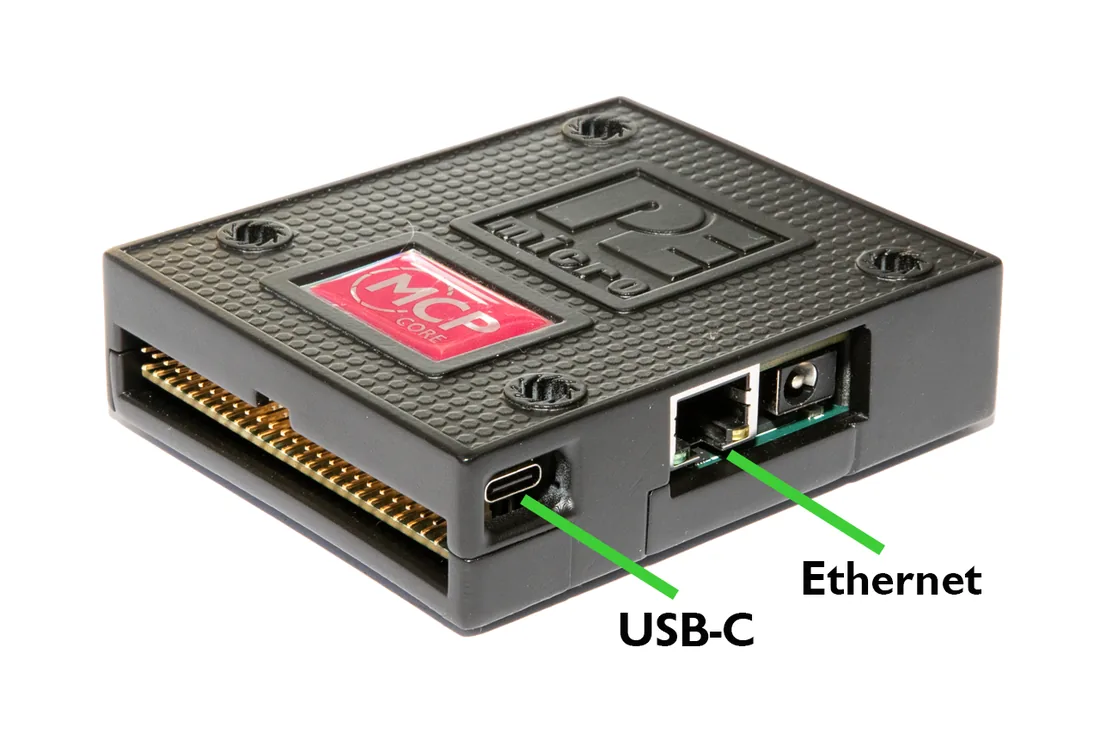

ベースユニットに USB / Ethernet / 電源で接続し、各チャネルからターゲットへ配線
ベースユニットに USB / Ethernet / 電源で接続し、各チャネルからターゲットへ配線

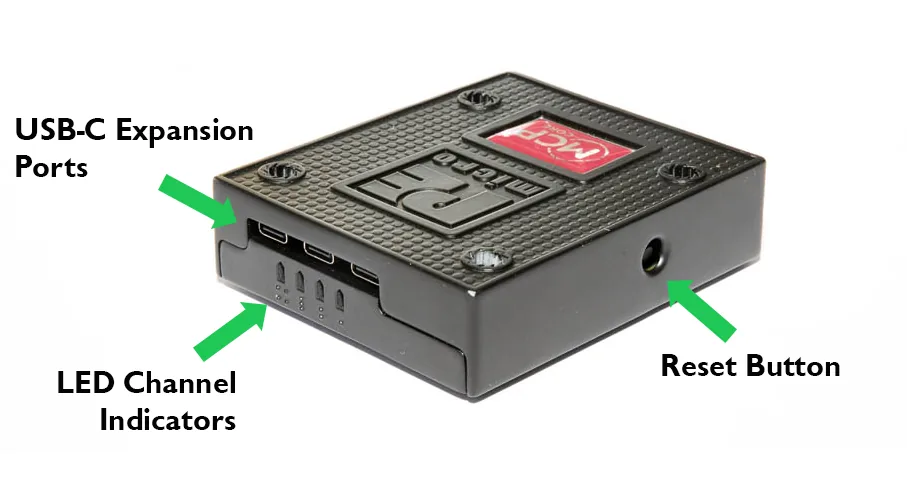

USB-C拡張ポート(Port 2/3/4)・LEDチャネルインジケータ・リセットボタン
USB-C拡張ポート(Port 2/3/4)・LEDチャネルインジケータ・リセットボタン
外観・インターフェース
ホスト接続USB-C / Ethernet / 外部電源(Power In)
拡張ポートUSB-C 拡張ポート(Port 2/3/4)で QuadPod を接続
表示チャネル番号に対応した LED インジケータ、リセットボタン
コネクタ各チャネル 50ピン(2.54mm・2×25)
MANUAL

チャネルとポート

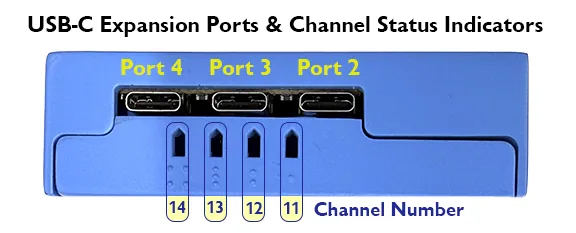

チャネル番号と USB-C 拡張ポートの対応
チャネル番号と USB-C 拡張ポートの対応

ベースユニットが 1~4ch、拡張した QuadPod が 5ch 以降を担当します。各 USB-C 拡張ポートにチャネル番号が割り当てられ、LED で状態を確認できます。

MANUAL

QuadPod拡張(最大16ch)

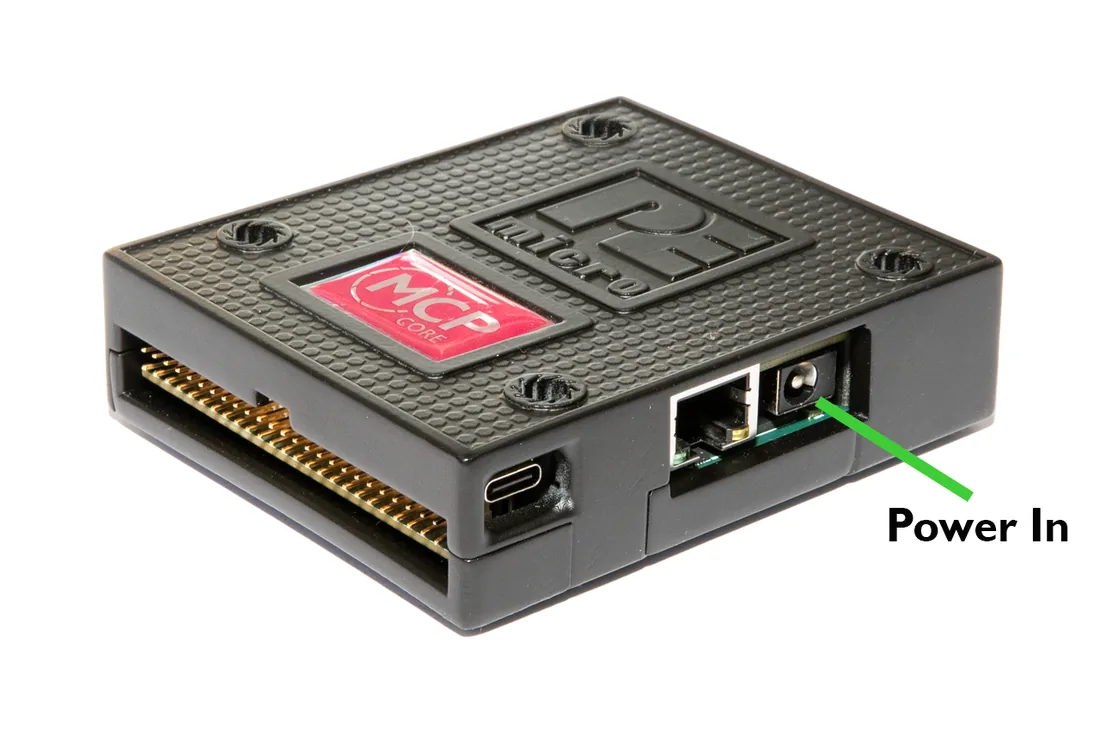

マルチチャネル給電構成
マルチチャネル給電構成
QuadPod 拡張
拡張単位4チャネル/台
最大構成ベース(4ch)+QuadPod 3台=16ch
実装マウント・スタック・DINレール取り付けに対応
接続USB-C拡張ポート経由でベースに接続
MANUAL

対応アダプタ

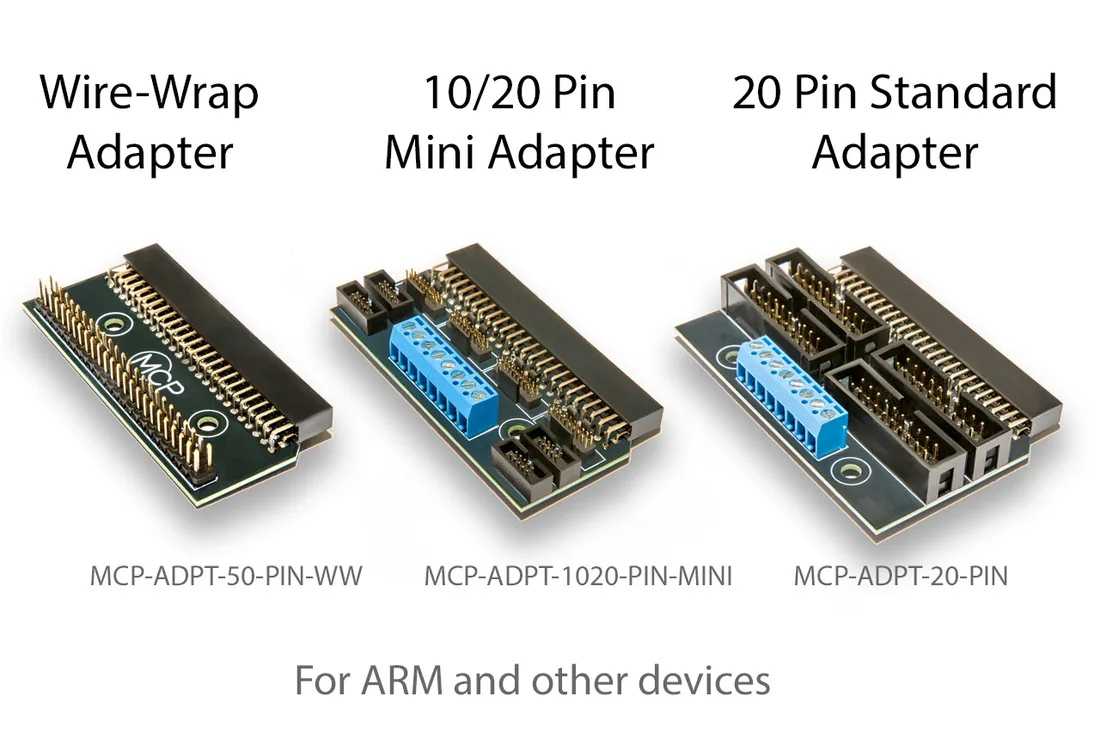

対応アダプタ3種(ARM 他デバイス向け)
対応アダプタ3種(ARM 他デバイス向け)
アダプタ型番
Wire-Wrap AdapterMCP-ADPT-50-PIN-WW(50ピンWire-Wrapヘッダに直接配線)
10/20ピン Mini AdapterMCP-ADPT-1020-PIN-MINI(各chに10/20ピンMini JTAG/SWD)
20ピン Standard AdapterMCP-ADPT-20-PIN(各chに20ピン標準ARM)
MANUAL

アダプタのピン配置(10/20ピン Mini)

10/20ピン Mini アダプタは各チャネル(CH1~CH4)に JTAG/SWD の 20ピン/10ピンヘッダを備えます。代表として CH1 のピン配置を示します(CH2~4 は先頭番号が各chに対応した同一構成)。

CH1 20ピン Mini(JTAG/SWD)
#信号#信号
Pin 11-VCCPin 21-TMS/SWDIO
Pin 3GNDPin 41-TCK/SWCLK
Pin 5GNDPin 61-TDO/NC
Pin 7NCPin 81-TDI/NC
Pin 9NCPin 101-nRESET
Pin 11NCPin 12NC
Pin 13NCPin 14NC
Pin 15GNDPin 16NC
Pin 17GNDPin 18NC
Pin 19GNDPin 20NC
CH1 10ピン Mini(JTAG/SWD)
#信号#信号
Pin 11-VCCPin 21-TMS/SWDIO
Pin 3GNDPin 41-TCK/SWCLK
Pin 5GNDPin 61-TDO/NC
Pin 7NCPin 81-TDI/NC
Pin 9NCPin 101-nRESET
1×8 端子台(電源センス)
1 / 3 / 5 / 74-VSYS / 3-VSYS / 2-VSYS / 1-VSYS
2 / 4 / 6 / 8GND
MANUAL

Wire-Wrapヘッダ(50ピン)

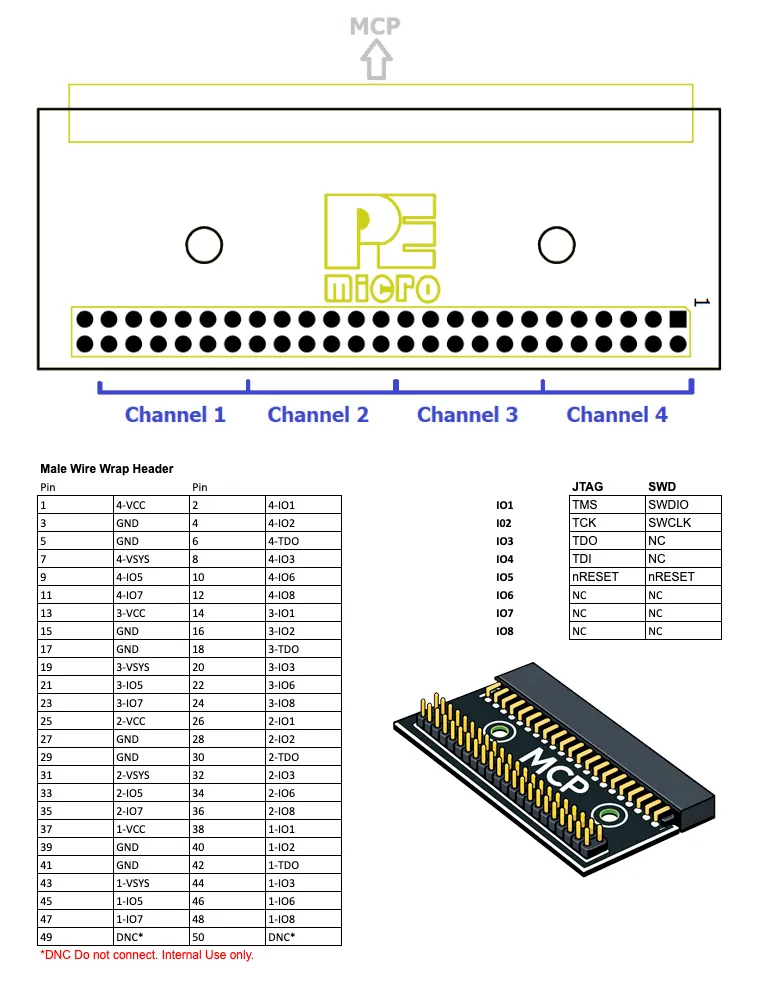

Wire-Wrapアダプタ(MCP-ADPT-50-PIN-WW)
Wire-Wrapアダプタ(MCP-ADPT-50-PIN-WW)

50ピンのオス Wire-Wrap ヘッダで、Channel 1~4 が各12~13ピンを占有します。各chは VCC/GND/VSYS と IO1~IO8 を持ち、JTAG/SWD に割り当てられます。

IO 信号の割り当て(JTAG / SWD)
IO1TMS / SWDIO
IO2TCK / SWCLK
IO3TDO / NC
IO4TDI / NC
IO5nRESET / nRESET
IO6 / IO7 / IO8NC
MANUAL

接続・給電

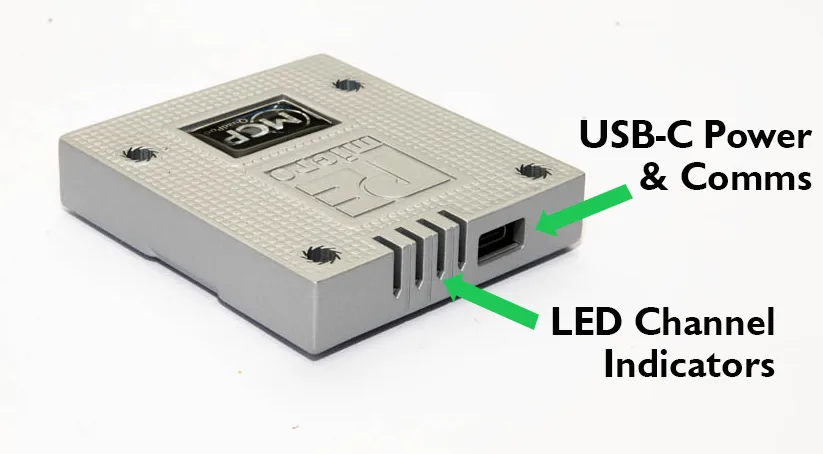

QuadPod の USB-C 電源&コムズと LED チャネルインジケータ
QuadPod の USB-C 電源&コムズと LED チャネルインジケータ
  1. ベースユニットに USB-C/Ethernet と電源(Power In)を接続
  2. QuadPod を USB-C 拡張ポート(Port 2/3/4)に接続
  3. 各チャネルに対応アダプタを装着し、ターゲットへ配線
  4. LED でチャネルごとの状態を確認
MANUAL

リボンケーブルの向き

リボンケーブル(IDCソケット)の接続例
リボンケーブル(IDCソケット)の接続例

リボンケーブルの赤ストライプは Pin 1 に合わせて接続します。ターゲット側とCyclone側のデバッグコネクタで向きを揃えてください。

MANUAL

対応ソフト・運用

Cyclone Control Suite によりスタンドアロン書込み・自動化・複数台運用に対応します(SDK/API連携)。対応デバイスは pemicro.com/arm 他メーカー製品情報を参照。
