Flasher ATE / ATE2

型番 / ID: FLASHER-ATE
ATEギャング
SEGGER の製品一覧 →

自動テスト装置(ATE)やインライン量産設備への組込みを前提とした、拡張性の高いプログラミング・ソリューションです。複数チャネルの並列(ギャング)書き込みと、設備からの精密な制御に対応します。

Flasher ATE2 本体
Flasher ATE2 本体

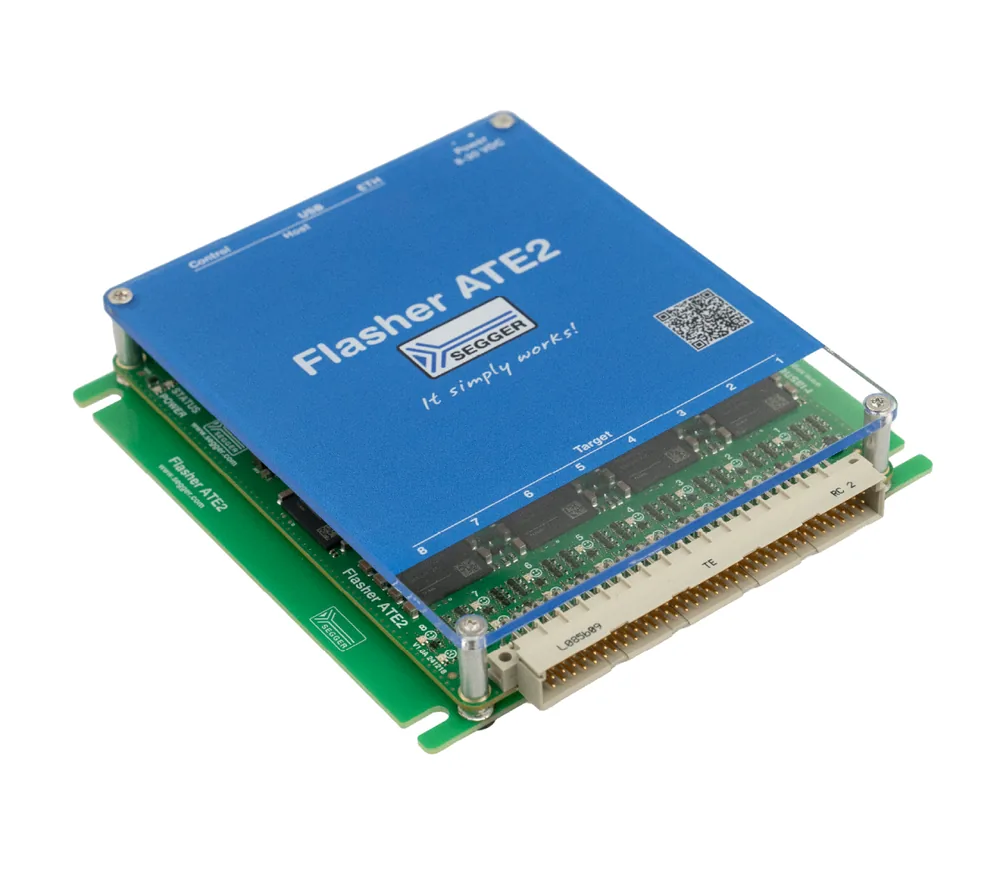

Flasher ATE2(モジュール構成)
Flasher ATE2(モジュール構成)

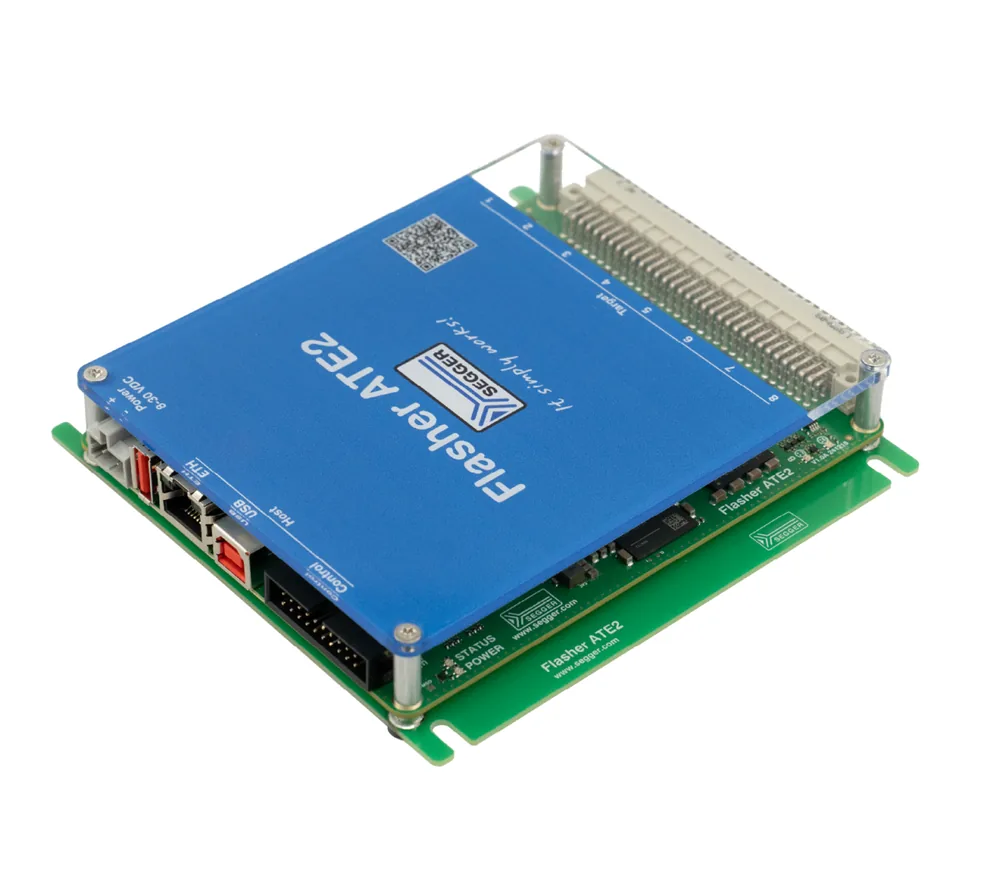

Flasher ATE2(前面)
Flasher ATE2(前面)

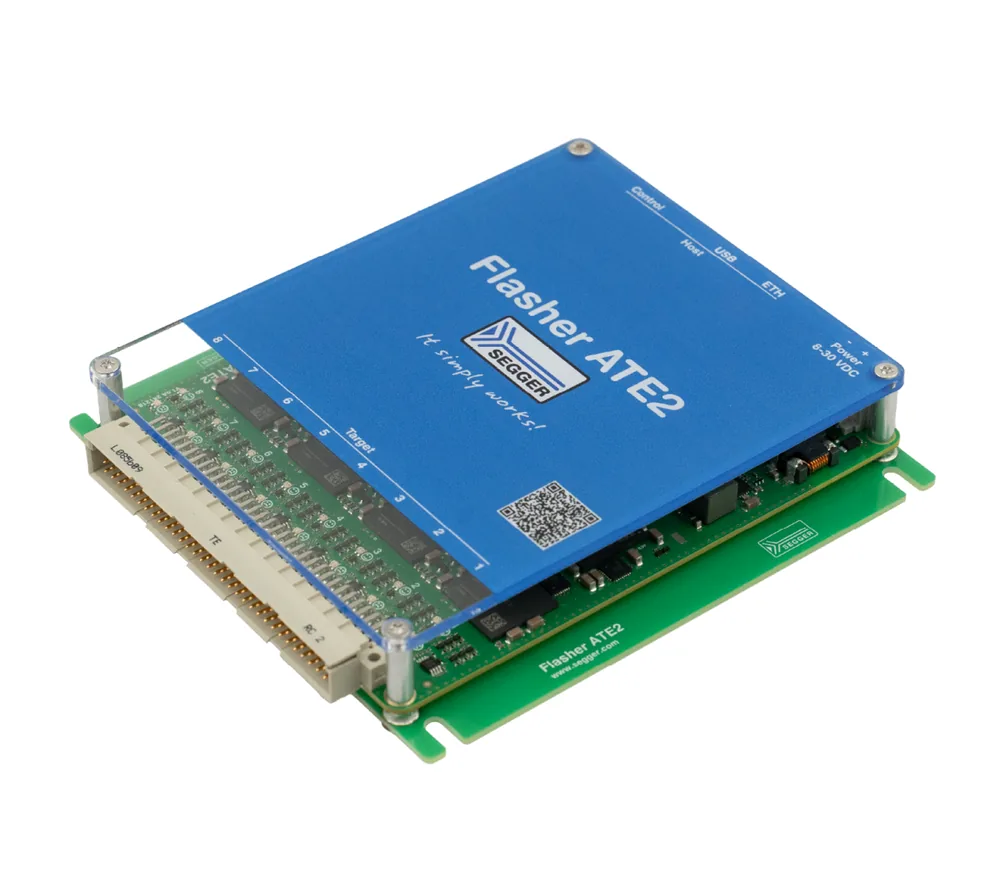

Flasher ATE2(背面)
Flasher ATE2(背面)

概要

自動テスト装置(ATE)やインライン量産設備への組込みを前提とした、拡張性の高いプログラミング・ソリューションです。複数チャネルの並列(ギャング)書き込みと、設備からの精密な制御に対応します。

主な特長

  • 多チャネル並列書き込みでタクトタイムを短縮
  • ATE・ハンドラからのデジタルI/O/API による制御
  • 幅広いMCU・外付けフラッシュに対応
  • チャネルごとの独立制御・状態監視
  • ライン設備・治具への機構的な組込みを想定した構成

大量生産のインライン書き込み、ATE 統合に向きます。

Positive ONE Group が、製品選定・見積もり・導入時の技術サポートまで日本語で対応します。対象MCU・OS・数量・ご用途に応じた最適な構成をご提案します。

主要仕様

Flasher ATE / ATE2
提供元 / ブランドSEGGER
カテゴリインサーキット書き込み/量産プログラミング(FLASH)
型番 / 製品IDFLASHER-ATE
主な特長ATE / ギャング
お問い合わせ見積もり・技術相談に対応
Technical Details

技術詳細

書き込み方式

マイコン内蔵・外付けのフラッシュメモリへファームウェアを書き込みます。開発時の単体書き込みに加え、PC不要のスタンドアロン量産書き込みに対応する製品もあります。

量産運用

書き込みイメージの内部保存、書き込み回数の管理、セキュア書き込み(イメージ暗号化・不正書き込み防止)など、生産ラインでの運用機能が重要になります。

タクトと品質

書き込み速度(タクトタイム)と検証(ベリファイ)の両立、複数チャネルによる同時書き込みが量産効率を左右します。

技術仕様

基本情報

Flasher ATE / ATE2
製品カテゴリフラッシュ書込み/量産プログラミング(FLASH)
ブランドSEGGER
型番 / 製品IDFLASHER-ATE
技術仕様

技術仕様

Flasher ATE / ATE2
書き込み方式インサーキット(in-circuit)プログラミング
動作形態スタンドアロン/PC制御(SDK)
接続Flasher ATE2:Ethernet(10/100/1000)、USB Type-B(上流)/Type-A(下流)、RS232
セキュリティ暗号化・回数/日付制限に対応(製品による)
技術仕様

対応プラットフォーム

Flasher ATE / ATE2
対応コアArm Cortex-M/R/A、RISC-V 他
技術仕様

提供・サポート

Flasher ATE / ATE2
提供見積もり・技術相談に対応(Positive ONE Group)

主な用途

  • 量産環境で、複数デバイスへ並列にフラッシュ書き込みを行う
  • 書き込み工程のタクトを短縮する
  • 対象MCUに合わせた書き込み手順を標準化する

導入メリット

  • 並列書き込みにより、工程時間を短縮できる
  • 同じ環境でデバッグと量産書き込みを扱える
  • 書き込み条件を保存して、再現性のある工程にできる

対応環境

  • ホストOS:Windows / Linux / macOS
  • 対応コア:ARM Cortex-M/R/A、RISC-V 他

よくある質問

Flasher ATE / ATE2 の見積もり・技術相談はできますか?
はい。Positive ONE Groupが取り扱っており、見積もり・技術相談に対応します。本ページのお問い合わせから対象MCUや数量をお知らせください。

対応環境・仕様

開発環境との連携開発時は SEGGER の統合開発環境 Embedded Studio や VS Code などの IDE から J-Link でデバッグし、量産では J-Flash で作成した書込み設定(プロジェクト)を Flasher に保存して使用します。開発から量産まで同じ SEGGER の書込みアルゴリズムを使えます。
チャンネルFlasher ATE2 は 8 チャンネル版と 4 チャンネル版。各チャンネルが独立した書込み回路を持つ
ターゲット接続96 ピン DIN 41612 コネクタに 8 系統の書込みインターフェースを集約
操作Flasher Hub-12/Hub-4 と同じ Web インターフェース(Ethernet/USB から)
対応デバイスFlasher PRO/Flasher Compact と同じデバイス・インターフェース
サポート1 年間の Basic Support 付き
