QuadPod Channel Expander (4ch拡張)
QuadPod Channel Expander は、Cyclone MultiChannel Programmer を4チャネル単位で拡張するチャネルエクスパンダです。ベースユニット（4ch）に最大3台まで接続でき、コンパクトな16チャネル構成を実現します。
概要
QuadPod Channel Expander は、Cyclone MultiChannel Programmer を4チャネル単位で拡張するチャネルエクスパンダです。ベースユニット（4ch）に最大3台まで接続でき、コンパクトな16チャネル構成を実現します。
Cyclone MultiChannel と QuadPod は、フィクスチャ・ATE・ベンチトップ・生産ラインへの統合を前提に設計されています。4チャネルのコンパクトな形状はマウント・スタック・DINレール取り付けが可能で、50ピンコネクタとオプションアダプタにより、テストフィクスチャ・ポゴピンシステム・デバッグリボンケーブル・独自インターフェースハードウェアへ直接配線できます。
QuadPod Channel Expander (4ch拡張)は、PEmicro が提供するフラッシュメモリへの書き込み／量産プログラミング装置です。マイコン内蔵・外付けのフラッシュメモリへファームウェアを書き込みます。開発時の単体書き込みから、生産ラインでのスタンドアロン量産書き込み・セキュア書き込みまで対応し、書き込み品質とタクトタイムの両立を支援します。
Positive ONE Group が、製品選定・見積もり・導入時の技術サポートまで日本語で対応します。対象MCU・OS・数量・ご用途に応じた最適な構成をご提案します。
主要仕様
| 用途 | Cyclone MultiChannel の4ch拡張 |
|---|---|
| 接続台数 | ベースユニットに最大3台（合計16ch） |
| コネクタ | 50ピン(2.54mm・2×25) |
| 実装 | マウント/スタック/DINレール |
ドキュメント・マニュアル
Cyclone MultiChannel Programmer の日本語オンラインマニュアル（構成・チャネル/ポート・対応アダプタ・ピン配置・接続手順）をご用意しています。

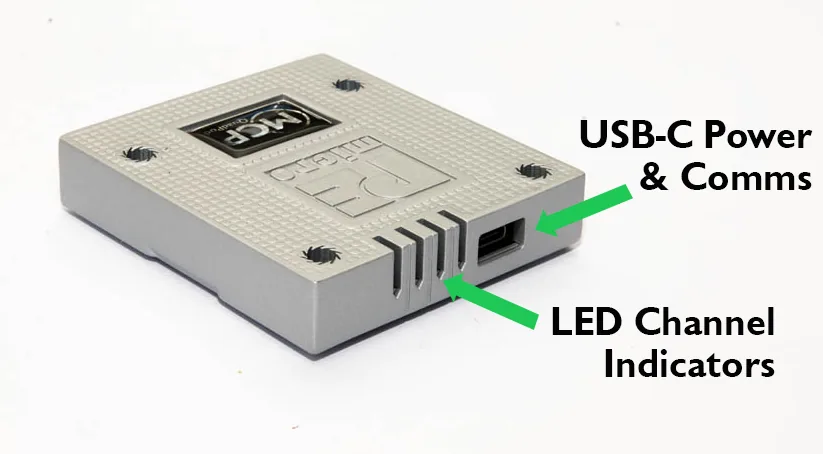

拡張・接続
| 拡張単位 | 4チャネル/台 |
|---|---|
| 最大構成 | ベース4ch＋QuadPod3台＝16ch |
| コネクタ | 50ピン(2.54mm・2×25標準)・4ch分の信号 |
| 配線 | リボンケーブル・カスタム配線・PEmicroアダプタ |

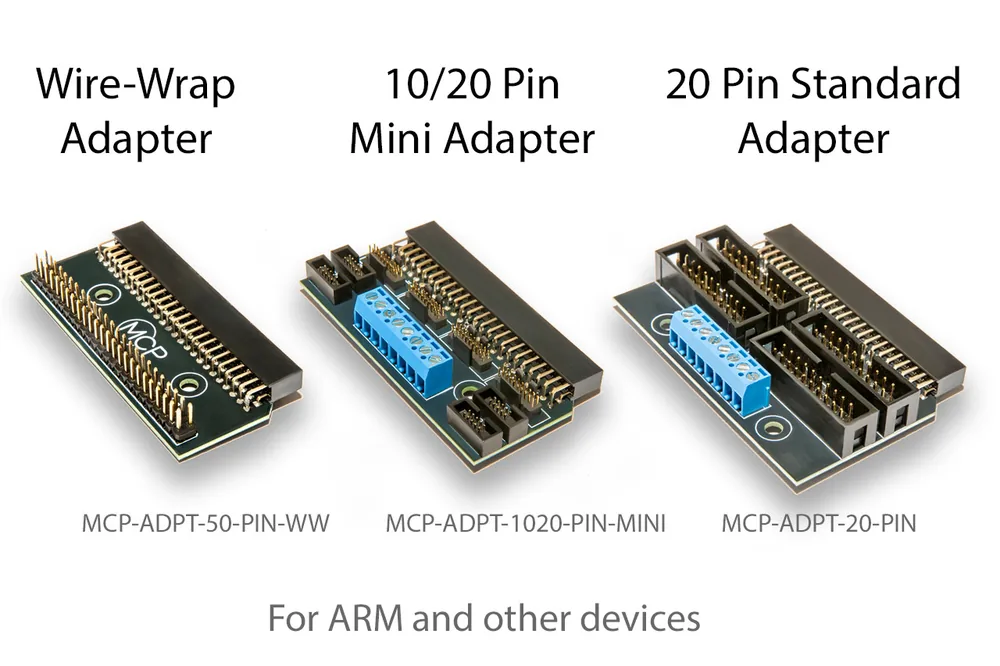

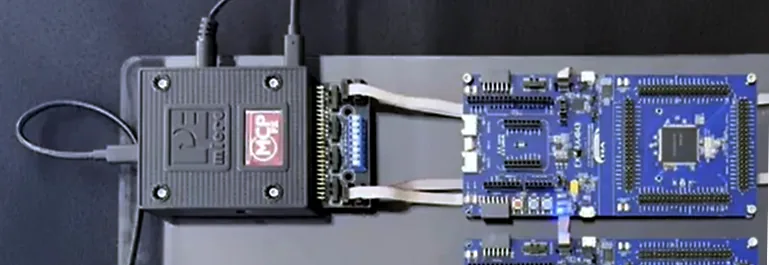

対応アダプタ

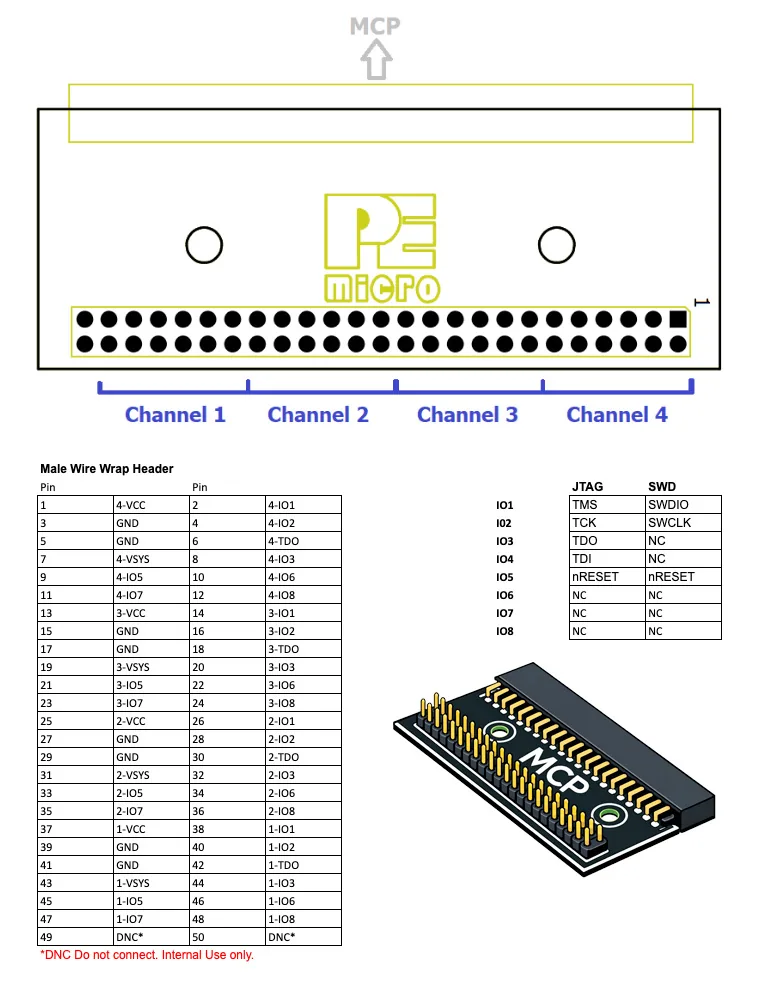

| ワイヤラップ | MCP-ADPT-50-PIN-WW（50ピン） |
|---|---|

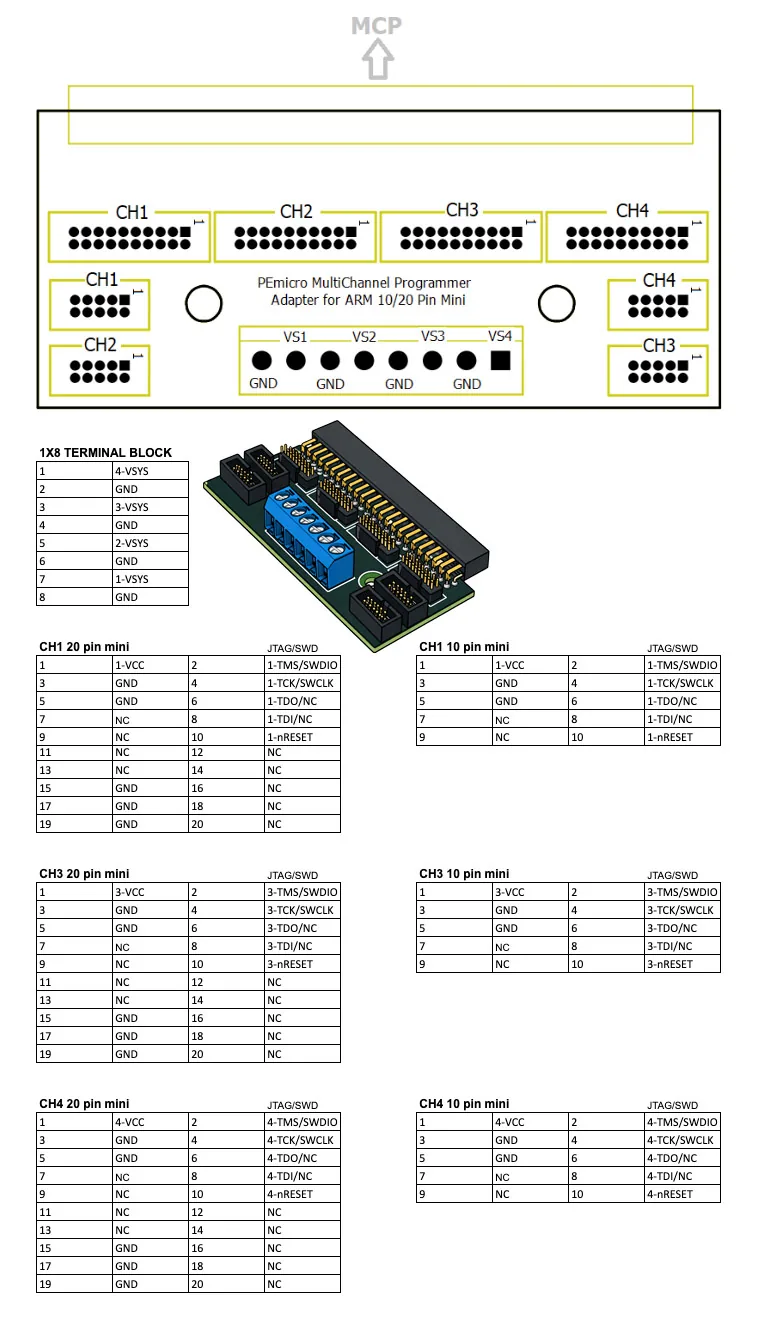

| ミニ | MCP-ADPT-1020-PIN-MINI（10/20ピン） |
| 標準 | MCP-ADPT-20-PIN（20ピン標準） |
| 利点 | アダプタをフィクスチャに固定し、書込ユニットを配線を乱さず着脱可 |
主な用途
- 複数の基板へ同時に書き込み、タクトタイムを短縮する
- 量産数量の増加に、チャネル追加で対応する
- 検査工程と書き込み工程を並列化する
導入メリット
- 並列化により、1台あたりの実効書き込み時間を短縮できる
- 生産数量の変化にチャネル数で対応できる
- 装置台数を増やすより設置面積を抑えられる
対応環境
- 対応IDE：MCUXpresso / IAR / Keil / STM32CubeIDE / Eclipse(GDB)
- 対応MCU：ARM Cortex、NXP・ST・Infineon・Renesas 8/16/32bit
- 接続：USB / Ethernet / Serial
