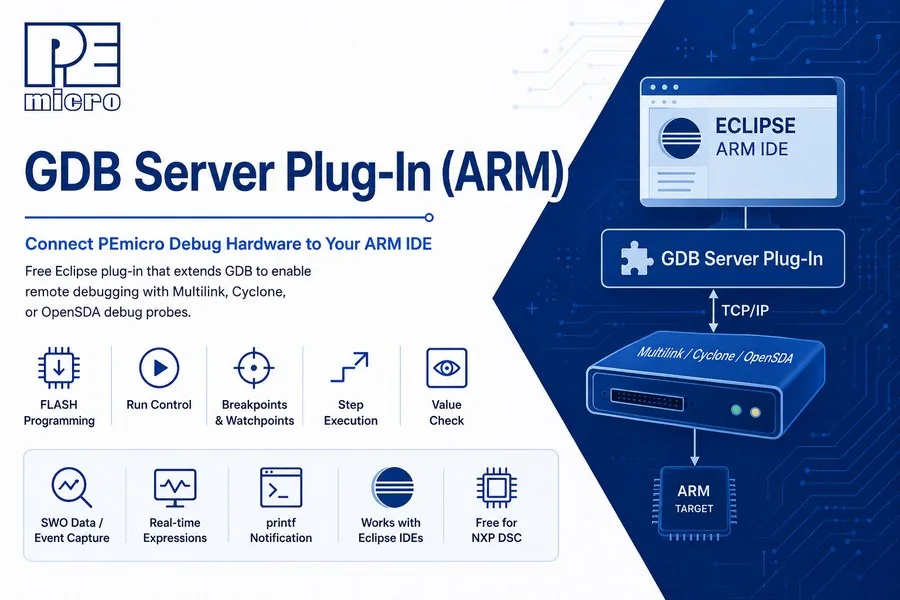

GDB Server Plug-In（ARM）は、PEmicro の Multilink / Cyclone / OpenSDA デバッグハードウェアを、Eclipse系の ARM IDE から利用するための無償プラグインです。GNU デバッガ（GDB）を拡張し、ネットワーク上の任意のマイコンターゲットをリモートデバッグできます。
【機能】FLASH書き込み、実行制御、ブレークポイント、ウォッチポイント、ステップ実行、値チェックに対応。MCUXpresso 等の Eclipse系IDEに統合し、SWO データ/イベントキャプチャ、リアルタイム式表示、printf通知も利用できます。NXP DSC 向けは無償です。
主要仕様
| 種別 | GDB Server プラグイン（無償） |
|---|---|
| 対応HW | Multilink / Cyclone / OpenSDA |
| 対象IDE | Eclipse系 ARM IDE（MCUXpresso 他） |
| 機能 | Flash書込・実行制御・BP/WP・ステップ |
技術仕様
デバッグ機能
| 書き込み | FLASHプログラミング |
|---|---|
| 実行制御 | run/stop・ステップ実行 |
| ブレーク | ブレークポイント・ウォッチポイント |
| 検査 | レジスタ/メモリ/変数の値チェック |
技術仕様
高度機能
| SWO | データ/イベントキャプチャ |
|---|---|
| リアルタイム | 実行中の式・変数表示 |
| printf | イベント通知（printf） |
技術仕様
対応・使い方
| HW | Multilink / Cyclone / OpenSDA |
|---|---|
| IDE | Eclipse系 ARM IDE（GDB）統合 |
| ライセンス | 無償（NXP DSC向けも無償） |
主な用途
- GDB ベースの開発環境から、対象MCUへ接続する
- Eclipse 系 IDE と組み合わせてデバッグする
- 既存のオープンソース系ツールチェーンを活かす
導入メリット
- 標準的なGDBの操作で扱え、独自ツールの習得が要らない
- 多くのIDEから接続でき、環境の選択肢が広い
- 自動化スクリプトからも制御しやすい
対応環境
- 対応IDE：MCUXpresso / IAR / Keil / STM32CubeIDE / TI Code Composer Studio 12 / Eclipse(GDB)
- 対応MCU：ARM Cortex、NXP・ST・Infineon・Renesas・TI（ARMデバイス）8/16/32bit
- 接続：USB / Ethernet / Serial
TI Code Composer Studio 12 での利用
Multilink／Cyclone は、本 GDB Eclipse プラグイン経由で Texas Instruments Code Composer Studio 12（CCSv12）からも利用でき、複数の TI 製 ARM デバイスをデバッグできます。検証済みバージョンは CCS 12.8.1.00005（Windows 10 Pro x64）。CCS 12 より後の VS Code ベース版は現在未対応です。対応デバイスの一覧は PEmicro サイトのパートナーページ（Texas Instruments）をご確認ください。
| ① CCS のインストール | CCSv12（12.8.1）を TI サイトから入手してインストールします。 |
|---|---|
| ② CDT 本体の追加 | CCS の Help → Install New Software… → Manage… から CDT アップデートサイトを編集し、Name「CDT 10.7.1 update site」／Location「https://archive.eclipse.org/tools/cdt/releases/10.7/cdt-10.7.1」を設定。表示された CDT Main Feature → C/C++ Development Tools をインストールし、CCS を再起動します。 |
| ③ GDB Hardware Debugging の追加 | 同じ「CDT 10.7.1 update site」から CDT Optional Features → C/C++ GDB Hardware Debugging をインストールし、CCS を再起動します。 |
| ④ PEmicro プラグインの追加 | Help → Install New Software… → Add… で Name「PEMicro」／Location「https://www.pemicro.com/eclipse/updates」を追加し、GNU ARM PEMicro Interface Debugging Support と PEMicro ARM Device Expansion Plugin の2件をインストールして CCS を再起動します。 |
| ⑤ デバッグ構成の作成 | Debug アイコン → Debug Configurations で GDB PEMicro Interface Debugging 構成を新規作成し、PEmicro タブでデバイス・インターフェイス等を設定して Apply → Debug で開始します。 |
コマンドリファレンス（GDBサーバー起動パラメータ）
PEmicro GDBサーバーはコマンドラインパラメータで動作を細かく制御できます。EclipseのServer Parameters欄、またはコンソール版（pegdbserver_console）の引数として指定します（2026年5月時点の公式コマンドリスト準拠）。
接続・ハードウェア指定
| -interface=<interface> | 使用するPEmicroハード種別を指定：USBMULTILINK／CYCLONE／OPENSDA |
|---|---|
| -port=<n> | デバッグハードをUSB番号（例 USB1・既定）・シリアル番号・名前・IPアドレスで指定（Ethernet接続はIP指定） |
| -device=<device> | デバッグ対象のターゲットデバイス名を指定 |
| -devicelist | 有効なデバイス名一覧を表示して終了 |
| -corenum | 対象コアを設定（既定：0） |
| -listcores=<n> | 指定デバイスのコア一覧を表示して終了 |
| -showhardware / -getportlist | 自動検出されたPEmicroハード／ポートの一覧を表示 |
| -speed=<n> | デバッグシフト周波数をKHzで指定（既定 5000KHz） |
| -usejtag | 通信方式をJTAGに設定（既定：OFF） |
| -attachonly | 接続時にデバイスをリセットしない（既定：OFF） |
| -firmwareupdate=auto | ファームウェア更新モード：auto／force |
フラッシュ書き込み
| -flashobjectfile=<path> | FLASH書き込み用オブジェクトファイルのパスを指定 |
|---|---|
| -programmingtype=<n> | 書き込みステップ指定：0=消去/書込/照合、1=書込/照合、2=照合、3=消去 |
| -alternativealgorithmpath=<path> | 代替書き込みアルゴリズム（.arp）のパスを指定 |
| -currentalgorithmindex=<index> | 使用するフラッシュアルゴリズムをインデックスで選択（既定：0） |
| -forcemasserase | 接続時にマスイレースを強制（応答しないデバイスの復旧に有効な場合あり） |
| -quitafterprogramming | FLASH書き込み完了後にGDBサーバーを自動終了 |
| -runafterprogramming | FLASH書き込み完了後にresumeを発行 |
| -showflashstatus | 書き込み中にステータスダイアログを表示 |
| -startprogrammer=<n> | ポート番号nで対話型PROGを起動 |
サーバー・ポート
| -startserver | GDBからの接続待ち受けを開始 |
|---|---|
| -serverport=<n> | サーバーTCP/IPポート番号（既定：7224） |
| -serverip=<addr> | サーバーTCP/IPアドレスを指定 |
| -useexternalip | サーバーIPをlocalhostではなくPCの実IPに |
| -singlesession | GDBクライアント切断後にサーバーを自動終了 |
| -gdbmiport=<n> | GDB/MIインターフェースをポートnで有効化 |
| -streamingport=<n> | ストリーミングポートをポートnで有効化 |
| -specifyip=<addr> | Cyclone/Tracelinkに使う特定のEthernet IPを指定 |
| -specifynetworkcard=<addr> | ネットワーク探索に使うホストNICのIPを指定 |
| -javalinkport=<port> | JavaLink/Eclipse通信の旧CORBA識別子ini値を置き換え |
電源制御（Cyclone／Multilink FX）
| -use_cyclone_relays=<n> | n=1でMultilink Universal FX／Cycloneからターゲットへ給電（既定：0） |
|---|---|
| -cyclonecurrentvoltage=<n> | Cyclone/Tracelinkのターゲット電源電圧/電流DAC設定（0〜255） |
| -cyclonepowerupdelay=<n> / -cyclonepowerdowndelay=<n> | Cyclone/Tracelinkの電源投入/切断遅延（ms） |
| -multilinkpowerupdelay=<n> / -multilinkpowerdowndelay=<n> | Multilinkの電源投入/切断遅延（ms） |
| -cyclonepoweroffonexit=<n> | n=1でデバッグセッション終了後も給電を維持 |
OS認識・JTAG・トレース
| -kernel=OS | 指定OSのカーネル認識デバッグを有効化（例：freertos。noneで無効化） |
|---|---|
| -osstackstructure=<n> | コアごとのスタック構造を指定（例：1:freertos.v6m.v7m.no.vfp,2:…）。OS認識用 |
| -jtagtapnum=<num> | デイジーチェーン構成のJTAG TAP番号を設定 |
| -jtagnumbitspreir=<num> | デイジーチェーン構成のJTAG pre-IRビット数を設定 |
| -swobaudrateswitchmultilinkvalue=<baud> / -swobaudrateswitchtargetvalue=<baud> | 保存済みSWOボーレート切替値（Multilink側／ターゲット側）を復元 |
| -swostats=<path> | SWO統計出力ファイルのベースディレクトリを設定 |
スクリプト・診断・その他
| -configfile=config.ini | 設定を読み込むiniファイルを指定 |
|---|---|
| -extrauserscriptfile=<path> | PEmicroマクロスクリプトを追加実行（複数指定可） |
| -resetdelay=<n> | リセット後にnミリ秒待機 |
| -uncensorpassword=<n> | パスワードn（16進）でプロセッサのアンセンサーを試行 |
| -verbose | デバッグ・通信セッションのメッセージを表示 |
| -outputdebugfile / -outputdebugfiletimed | プラグインディレクトリにデバッグ.outファイル（タイムスタンプ付き可）を生成 |
| -displayerrormessage=<n> | GDBサーバー終了エラーメッセージnを出力 |
| /eoe | エラー時に終了（Exit on error） |
| /crp | チャレンジレスポンス方式を有効化 |
導入方法
- Eclipse系IDE（MCUXpresso・S32 Design Studio 等）：GDBサーバーを含むPEmicroプラグインをIDEにインストールします（公式インストールガイド）。プロジェクトでDebug Configurationを作成し、「PEmicro Debugger」タブ → GDB Server Settings の「Server Parameters」欄に、上記コマンドを「-」付き・スペース区切りで入力します。
- 非Eclipse系IDE（Visual Studio Code 等）：プラグインを直接インストールできないため、IDEからPEmicro GDBサーバーを呼び出す構成にします。プラグインは製品ページまたは直接ダウンロードで入手し、7-Zip等で展開すると実行ファイルが得られます：*\com.pemicro.debug.gdbjtag.pne.updatesite-6.1.8-SNAPSHOT\plugins\com.pemicro.debug.gdbjtag.pne_6.1.8.202603121731\win32\pegdbserver_console.exe（バージョン番号はリリースにより異なります）
