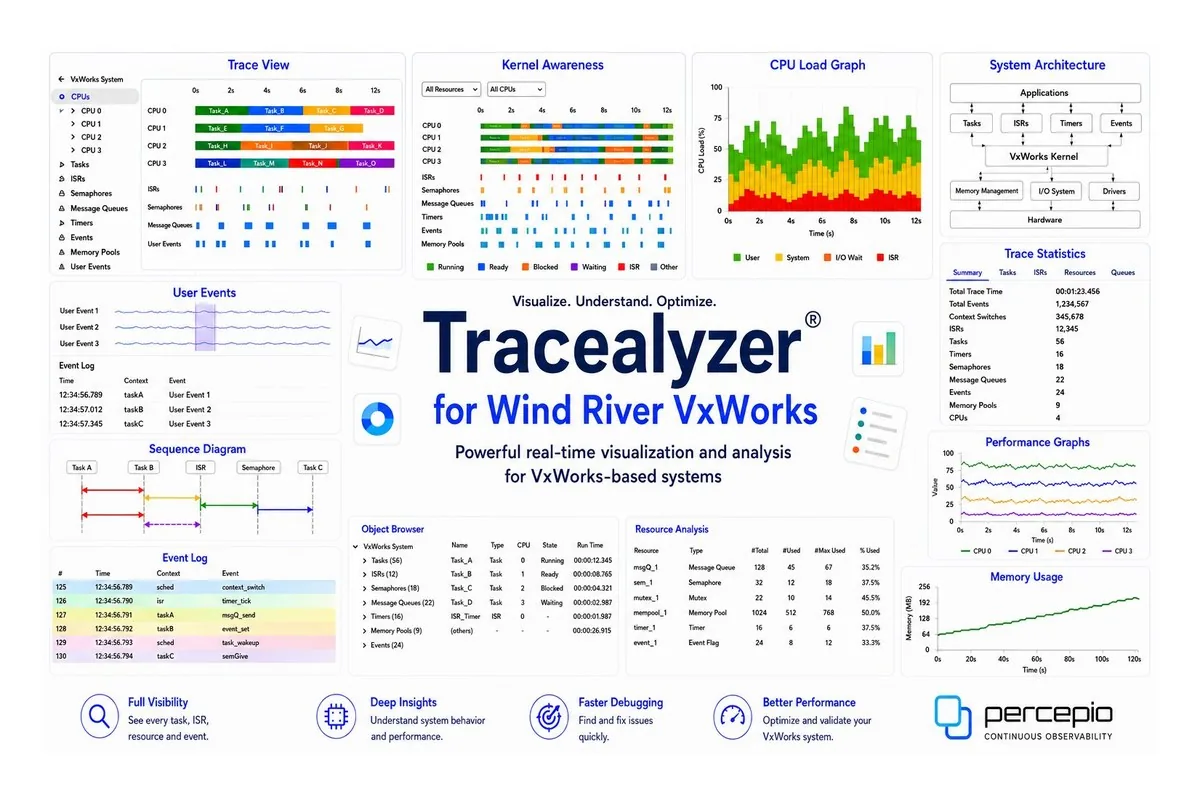

Tracealyzer for VxWorks

タスク実行トレース

タスク／スレッド・割込み・カーネルAPI呼出・ユーザイベントを時系列のタイムラインで可視化。スケジューリングが意図通りかを一目で確認でき、優先度逆転・想定外のプリエンプション・タスクの取りこぼしを発見できます。

CPU負荷グラフ

タスク／割込みごとのCPU使用率と総負荷を時系列で表示。負荷の高いホットスポットを特定して最適化の的を絞れるほか、負荷スパイクから処理の詰まり・ビジーループ・割込み過多を突き止められます。

カーネル・アウェアネス

セマフォ・ミューテックス・メッセージキュー・イベントフラグなどRTOSオブジェクトの状態遷移（Running/Ready/Blocked/Waiting）を可視化。どのタスクがどの資源で待たされているかが分かり、デッドロック・長時間ブロック・優先度逆転の原因特定に直結します。

ヒープ／スタック解析

動的メモリ確保（malloc/free）とタスク別スタック使用量の推移を表示。右肩上がりのヒープ推移からメモリリークを、スタックの余裕不足からスタックオーバーフローの予兆を早期に発見でき、断片化の傾向も掴めます。

通信フロー／シーケンス

スレッド間のIPC・同期イベントの相互作用をシーケンス図で集約表示。どのタスクが特定のキューやセマフォを介してやり取りしているかを俯瞰でき、想定外の依存関係・過剰なメッセージ往復・同期の取りこぼしを可視化します。

トレース統計・タイミング

実行時間・応答時間・周期などのタイミング指標を統計化し、性能グラフとともに表示。最大・最小の外れ値をクリックすると該当ジョブへドリルダウンでき、ワーストケースのレイテンシやジッタ、周期の乱れといった問題箇所へ即座に到達できます。

システム構成

アプリケーション・カーネル・ドライバ・ハードウェアの階層構造を俯瞰。システム全体の見通しを得られ、各層の関係を把握することで、問題がどの層で起きているかの切り分けを助けます。

ユーザイベント／ライブ

ユーザイベントで記録した任意データを時系列で表示し、J-Link RTT・ITM・TCP/IP・UDP等で長時間トレースをリアルタイム表示（printfの数百倍高速）。スナップショット方式にも対応し、再現性の低い間欠不具合を長時間ストリーミングで捕捉できます。
