Bus Fault Injection Board
CAN/CAN FD/FlexRay/RS-485/LINの物理層へ手動でフォルトを注入する試験ボード。終端異常・GND/Vddショート・断線・部分断線などをスイッチとポテンショメータで再現します。
概要
CAN/CAN FD/FlexRay/RS-485/LINの物理層へ手動でフォルトを注入する試験ボード。終端異常・GND/Vddショート・断線・部分断線などをスイッチとポテンショメータで再現します。

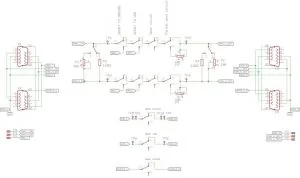

Bus Fault Injection Board は、差動ネットワークの物理層試験のために、配線異常を安全かつ再現可能に発生させるボードです。左右2つのサイドにそれぞれD-SUB9F×2（1:1結線）を備え、その間にフォルト注入用のスイッチ群を配置。全スイッチが「OK」位置なら無故障の1:1接続となり、通常のハブとしても使用できます。
注入できるフォルトは、終端抵抗の異常（0–10kΩ可変ポテンショメータ／固定120Ωへの切替）、CAN_L・CAN_HそれぞれのGNDショート／Vddショート／断線（Open）／部分断線（Partial Open：0–10kΩ）、CAN_L–CAN_H間ショート（0Ω終端）、GND断（ピン3）・Vdd断（ピン9）・Shield断（ピン5）。ECU・インターフェースの異常系検証、トランシーバのエラー処理確認、フィールド故障の再現に使用できます。
Bus Fault Injection Boardは、MACH SYSTEMS が提供する車載・産業ネットワーク向けのインターフェース／ゲートウェイ機器です。CAN/CAN FD・LIN・車載Ethernetなどのバスを変換・中継し、ECUやセンサとPC・試験装置を接続します。開発・検証・データ計測の現場で、異なるネットワーク間の橋渡しに利用します。
Positive ONE Group が、製品選定・見積もり・導入時の技術サポートまで日本語で対応します。対象MCU・OS・数量・ご用途に応じた最適な構成をご提案します。
主要仕様
| 提供元 / ブランド | MACH SYSTEMS |
|---|---|
| カテゴリ | 車載・産業ネットワーク機器／ゲートウェイ |
| 型番 / 製品ID | BUS-FAULT-INJECTOR |
| お問い合わせ | 見積もり・技術相談に対応 |
基本情報
| 製品カテゴリ | 車載・産業ネットワーク機器／ゲートウェイ |
|---|---|
| ブランド | MACH SYSTEMS |
| 型番 / 製品ID | BUS-FAULT-INJECTOR |
技術仕様
| コネクタ | 入力 D-SUB9F ×2＋出力 D-SUB9F ×2（すべて1:1結線・全OK時は無故障接続） |
|---|---|
| 対応ネットワーク | CAN・CAN FD・FlexRay・RS-485・LIN（DSUB9標準ピン配置） |
| 終端フォルト | ポテンショメータ0–10kΩで可変／固定120Ωへ切替（ピン2-7間）・0Ω（CAN_L–CAN_Hショート） |
| 信号フォルト | CAN_L（ピン2）／CAN_H（ピン7）各：GNDショート・Vddショート・Open・Partial Open（0–10kΩ） |
| 電源系フォルト | GND断（ピン3）・Vdd断（ピン9）・Shield断（ピン5） |
| 配線・計測 | 既存ネットワーク接続用端子台・主要信号のテストポイント（オシロ用） |
| 外形 | 100×100 mm・底面ラバーパッド4個 |
| メーカー掲載参考価格 | €50（MACH SYSTEMS公式ショップ、2026年9月17日確認）。日本国内での販売価格・送料・税・輸入費用・サポート条件は別途お見積もりです。メーカー価格は予告なく変更される場合があります。 |
提供・サポート
| 提供 | 見積もり・技術相談に対応（Positive ONE Group） |
|---|
主な用途
- ECUのCAN/LIN異常系（断線・ショート・終端異常）に対する挙動を検証する
- トランシーバ・コントローラのエラー処理／バスオフ復帰をベンチで再現する
- フィールドで発生した配線故障を、テストポイントで波形確認しながら再現する
導入メリット
- 配線を切ったり半田で細工したりせず、スイッチ操作だけで異常系を再現できる
- 部分断線（0–10kΩ）など「壊れかけ」の中間状態まで連続的に模擬できる
- 全スイッチOKで通常ハブとしても使え、試験ベンチの常設部材にできる
