SENT-USB Interface
型番 / ID: SENT-USB
SENT（SAE J2716）バスをUSBポートへ直結する2chインターフェース。USBバスパワー動作で、無償PCアプリによるSENT解析・シミュレーションに対応します。
概要
SENT（SAE J2716）バスをUSBポートへ直結する2chインターフェース。USBバスパワー動作で、無償PCアプリによるSENT解析・シミュレーションに対応します。
SENT-USB は、双方向SENTチャネル2chとUSB仮想COMポートを備えた、最も手軽なSENT接続手段です。USBから給電されるため外部電源が不要（オプションで外部Vin入力にも対応）で、SENTセンサへ給電できる5V出力端子を備え、SAE J2716:2016 のFast・Short Serial・Enhanced Serialメッセージに対応します。
SENT通信の解析・シミュレーション用PCアプリが無償で付属し、仮想シリアルポート上のオープン通信プロトコルにより既存システムへの統合も容易です。SENT-CAN/RS232と共通の.NET API（SDK）にも対応します。
SENTをUSBへ直結する2chインターフェース。バスパワー・無償解析アプリ付属。
Positive ONE Group が、製品選定・見積もり・導入時の技術サポートまで日本語で対応します。対象MCU・OS・数量・ご用途に応じた最適な構成をご提案します。
主要仕様
| 提供元 / ブランド | MACH SYSTEMS |
|---|---|
| カテゴリ | 車載・産業ネットワーク機器／ゲートウェイ |
| 型番 / 製品ID | SENT-USB |
| お問い合わせ | 見積もり・技術相談に対応 |
技術仕様
基本情報
| 製品カテゴリ | 車載・産業ネットワーク機器／ゲートウェイ |
|---|---|
| ブランド | MACH SYSTEMS |
| 型番 / 製品ID | SENT-USB |
技術仕様
技術仕様
| SENT | 双方向2ch・各チャネルRX/TX独立端子（SAE J2716:2016 Fast／Short Serial／Enhanced Serial） |
|---|---|

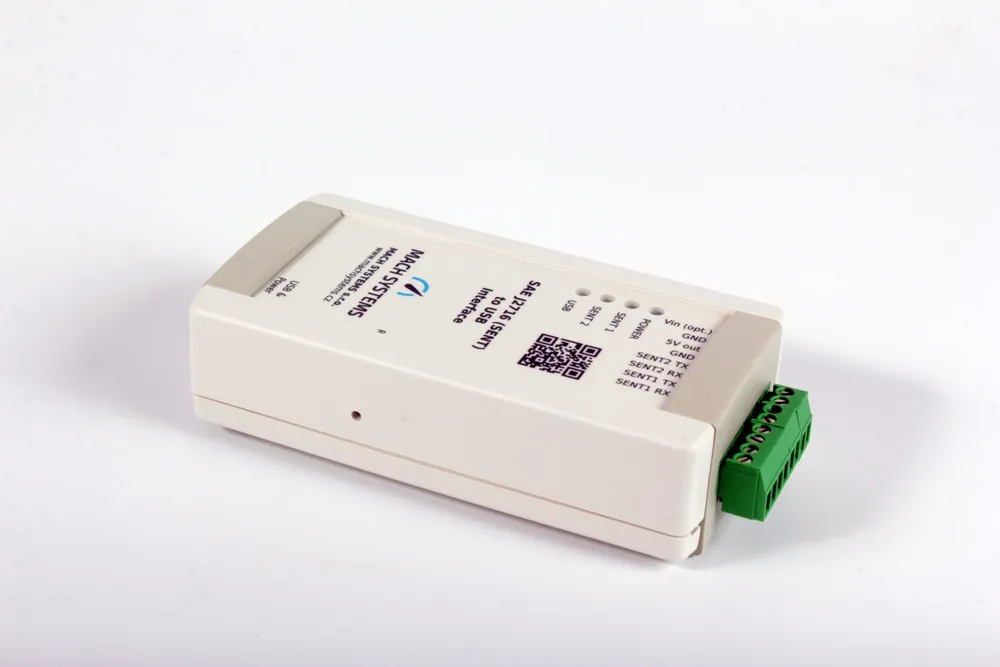

| 端子台 | Vin(opt.)・GND・5V out・GND・SENT2 TX/RX・SENT1 TX/RX（プラグイン式） |

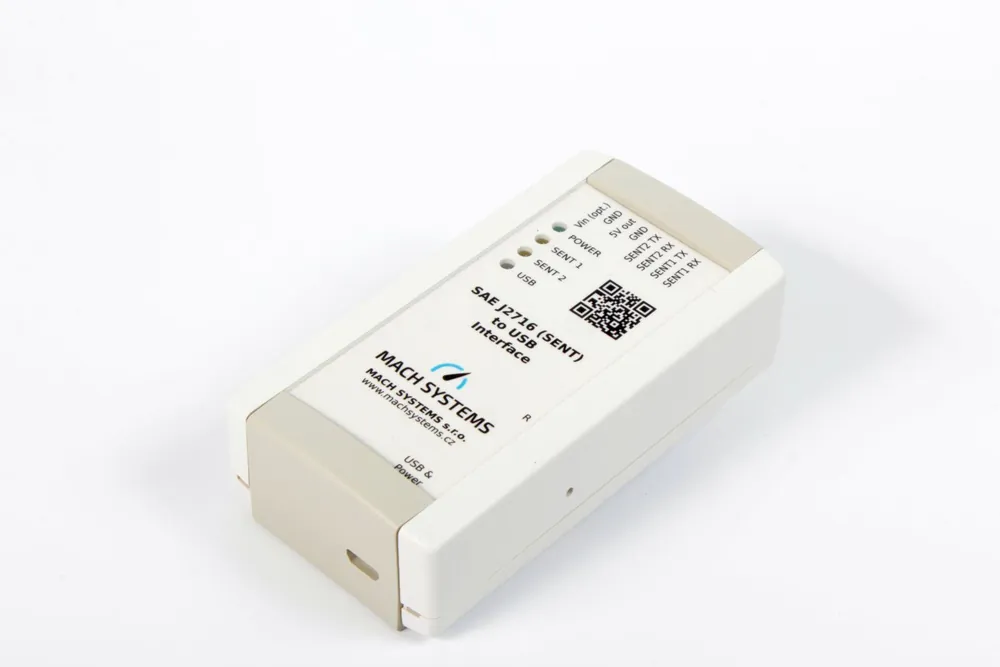

| ホストI/F | USB（仮想COMポート）・「USB & Power」ポートからのバスパワー給電 |
| 給電 | USBバスパワー標準・オプションで外部Vin入力・センサ用5V out |

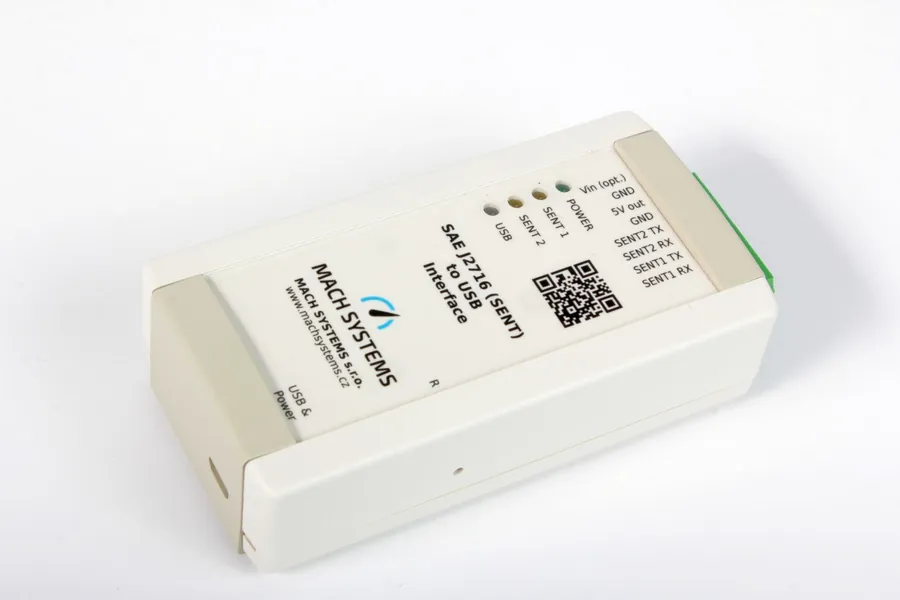

| 表示 | LED：POWER・SENT1・SENT2・USB／リセット孔 |

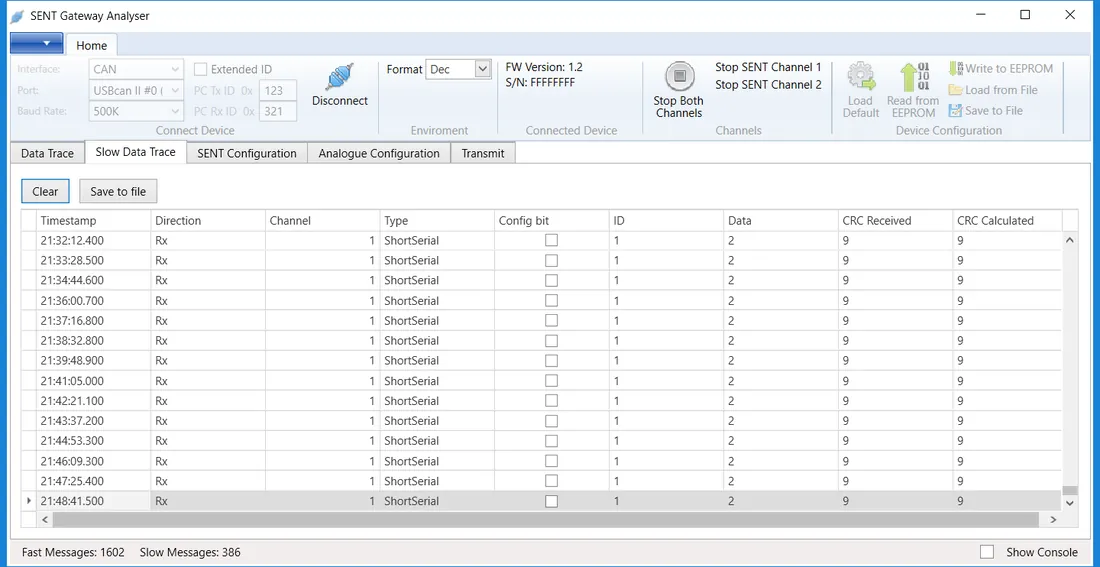

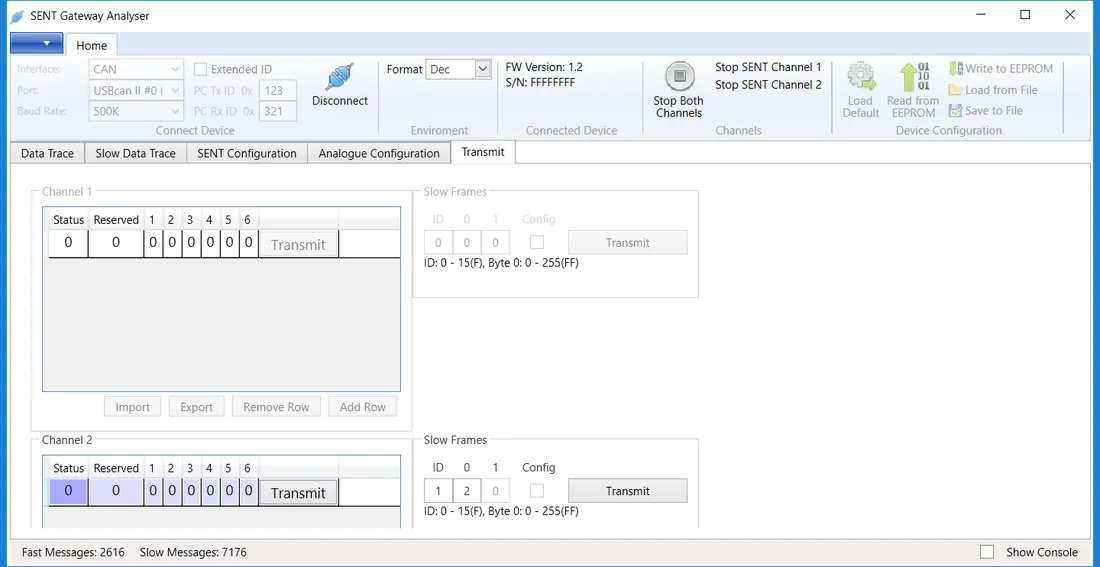

| PCツール | SENT解析・シミュレーションアプリ（無償）：Fast/Slowトレース（CRC受信/計算の照合列）・Fast/Slowフレーム送信・EEPROM保存 |
| 統合 | 公開通信プロトコル（仮想シリアル）・.NET API（SENT-CAN/RS232と共通SDK） |
技術仕様
提供・サポート
| 提供 | 見積もり・技術相談に対応（Positive ONE Group） |
|---|
主な用途
- 開発机上でSENTセンサの出力をすぐに確認・記録する
- SENTフレームをPCから送信し、ECUのSENT受信処理を検証する
- 自動試験スクリプトからCOMポート経由でSENTを制御する
導入メリット
- USB給電のみで動作し、持ち運び・立ち上げが容易
- 無償アプリで購入当日から解析・シミュレーションを開始できる
- 上位のSENT Gateway／4ch Interfaceと共通の操作感・SDKで拡張できる
よくある質問
SENT-USB Interface の見積もり・技術相談はできますか？
はい。Positive ONE Groupが取り扱っており、見積もり・技術相談に対応します。本ページのお問い合わせから対象構成や数量をお知らせください。
SENT Gateway（CAN/RS-232版）との使い分けは？
PCでの開発・解析が主目的ならSENT-USB、試験ベンチ・PLC・HiLなどPC以外への統合やアナログ出力が必要ならSENT-CAN/RS232 Gateway、4chやロギングが必要ならSAE J2716 Interfaceをご提案します。
対応環境・仕様
| 製品 | SENT-USB |
|---|---|
| 構成 | SENT ×2（双方向）、USB（仮想 COM ポート）、USB 給電 |
| ソフトウェア | SENT の監視・シミュレーション用 PC アプリ（無償） |
