10BASE-T1S USB Interface

型番 / ID: T1S-USB

T1S10BASE-T1SSPEUSB

MACH SYSTEMS の製品一覧 →

10BASE-T1S（シングルペアEthernet）をUSBへ接続するインターフェース。汎用USBネットワークカードとして動作し、PLCA／CSMA-CD、ビーコン、終端をDIPスイッチで設定できます。

概要

10BASE-T1S USB Interface は、マルチドロップ対応のシングルペアEthernet「10BASE-T1S」（IEEE 802.3cg）をPCへ接続するデバイスです。PCからは汎用のUSBネットワークインターフェースカードとして見えるため、標準的なネットワークツールがそのまま使えます。PLCA（Physical Layer Collision Avoidance：マルチドロップ構成で送信機会を順番に割り当て、衝突を抑制する仕組み）およびCSMA/CDの両モード、ビーコン（PLCAコーディネータ）／フォロワ動作に対応します。

PLCA設定・ビーコン・バス終端は基板上のDIPスイッチで簡単に構成でき、10BASE-T1Sのテストモードをプログラムから生成することも可能です。監視・設定用にUSB仮想COMポート（USB-C）も備えます。さらにCAN(/FD)チャネル（3ピン端子台：Gnd/CAN_L/CAN_H）を搭載しており、1台で10BASE-T1SとCANの両ネットワークを評価できます。T1S側は4ピン端子台（PE/Gnd/T1S-P/T1S-N）とT1S終端On/Offスイッチを備えます。

10BASE-T1S USB Interfaceは、MACH SYSTEMS が提供する車載・産業ネットワーク向けのインターフェース／ゲートウェイ機器です。CAN/CAN FD・LIN・車載Ethernetなどのバスを変換・中継し、ECUやセンサとPC・試験装置を接続します。開発・検証・データ計測の現場で、異なるネットワーク間の橋渡しに利用します。

Positive ONE Group が、製品選定・見積もり・導入時の技術サポートまで日本語で対応します。対象MCU・OS・数量・ご用途に応じた最適な構成をご提案します。

主要仕様

10BASE-T1S USB Interface
提供元 / ブランド	MACH SYSTEMS
カテゴリ	車載・産業ネットワーク機器／ゲートウェイ
型番 / 製品ID	T1S-USB
お問い合わせ	見積もり・技術相談に対応

技術仕様

基本情報

10BASE-T1S USB Interface
製品カテゴリ	車載・産業ネットワーク機器／ゲートウェイ
ブランド	MACH SYSTEMS
型番 / 製品ID	T1S-USB

技術仕様

10BASE-T1S USB Interface
規格	10BASE-T1S（IEEE 802.3cg・シングルペアEthernet・マルチドロップ対応）
ホストI/F	USB-C（汎用USBネットワークカードとして認識・USB VCPで監視／設定）

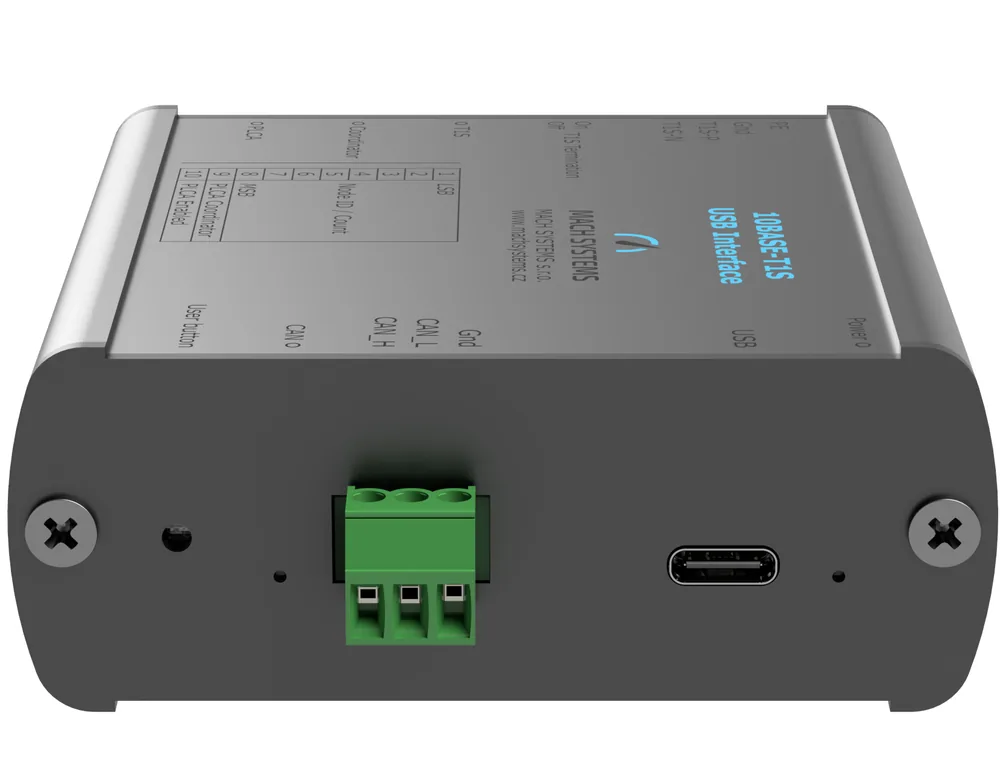

CANチャネル	CAN(/FD) ×1 — 3ピン端子台（Gnd／CAN_L／CAN_H）。T1SとCANの同時評価が可能

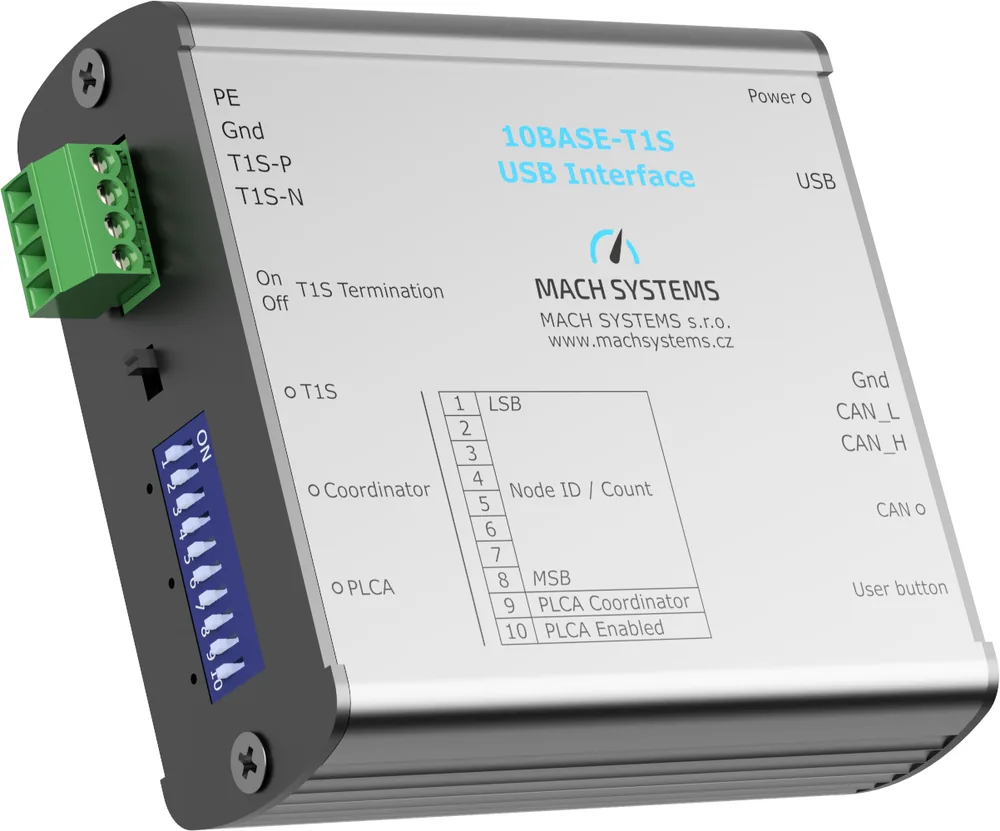

T1S接続	4ピン端子台（PE／Gnd／T1S-P／T1S-N）・T1S終端 On/Offスイッチ
モード	PLCA／CSMA-CD、ビーコン（コーディネータ）／フォロワ

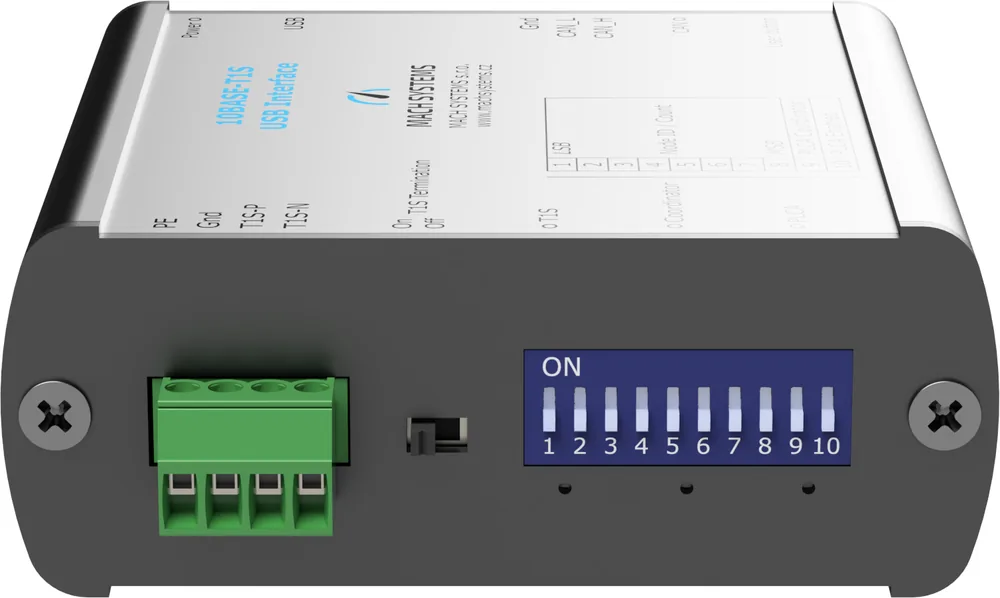

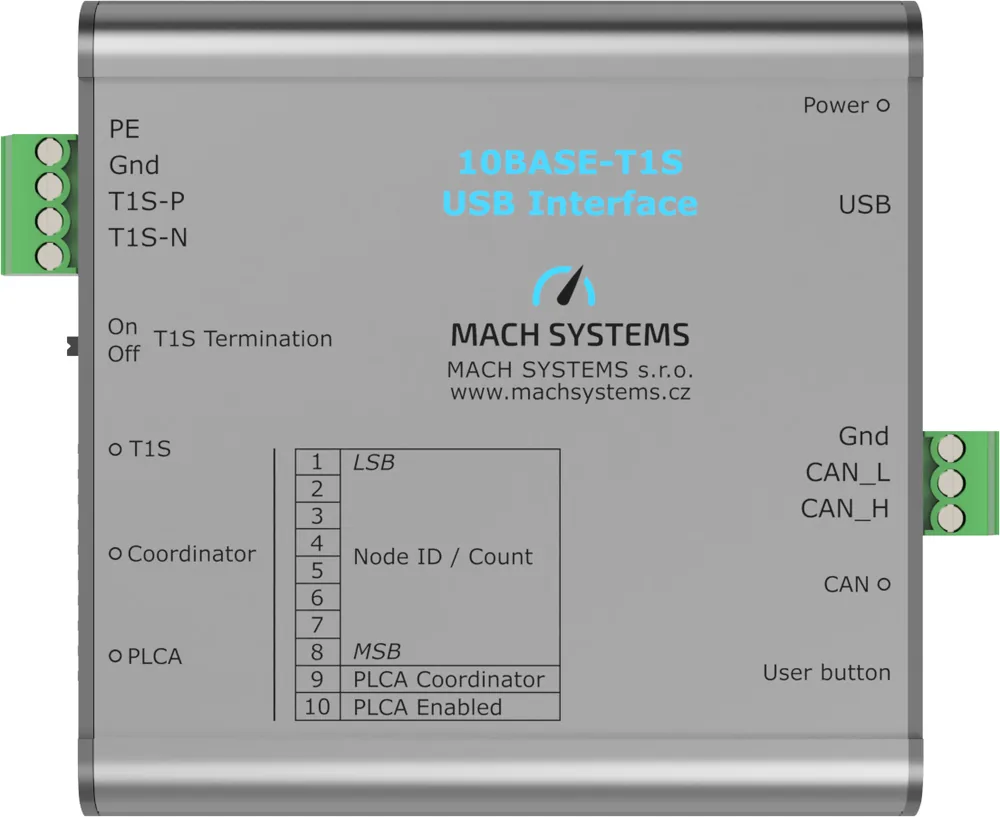

DIP設定	1–8：PLCA Node ID / Node Count（LSB→MSB）・9：PLCA Coordinator・10：PLCA Enabled
表示・操作	LED：Power・T1S・Coordinator・PLCA・CAN／ユーザボタン
テスト	10BASE-T1Sテストモードをプログラム生成可能

技術仕様

提供・サポート

10BASE-T1S USB Interface
提供	見積もり・技術相談に対応（Positive ONE Group）

主な用途

10BASE-T1S採用ゾーンアーキテクチャECUの通信をPCから監視・検証する
PLCAノード構成（Node ID／Node count）を切り替えて相互接続試験を行う
10BASE-T1Sの評価用テストモードを利用する（物理層試験・EMC試験への適用可否は、試験規格・測定構成に応じてご確認ください）

導入メリット

汎用NICとして見えるため、OS標準のネットワークスタックやパケットキャプチャツールをそのまま使える
DIPスイッチ設定で、装置間の持ち回り検証が迅速
マルチドロップ構成の10BASE-T1S評価を1台で開始できる

よくある質問

10BASE-T1S USB Interface の見積もり・技術相談はできますか？

はい。Positive ONE Groupが取り扱っており、見積もり・技術相談に対応します。本ページのお問い合わせから対象構成や数量をお知らせください。

標準Ethernetネットワークへ中継したい場合は？

PCを介さずに10BASE-T1SとFast Ethernet・CAN(/FD)を橋渡しする場合は、10BASE-T1S Media Converter／Switch（CANゲートウェイ・ユーザプログラミング対応）をご提案します。
