SENT-CAN / SENT-RS232 Gateway
SENT（SAE J2716）をCANまたはRS-232へ接続する2chゲートウェイ。12bit DACのアナログ出力2chを備え、SENT信号の直接アナログ変換にも対応します。

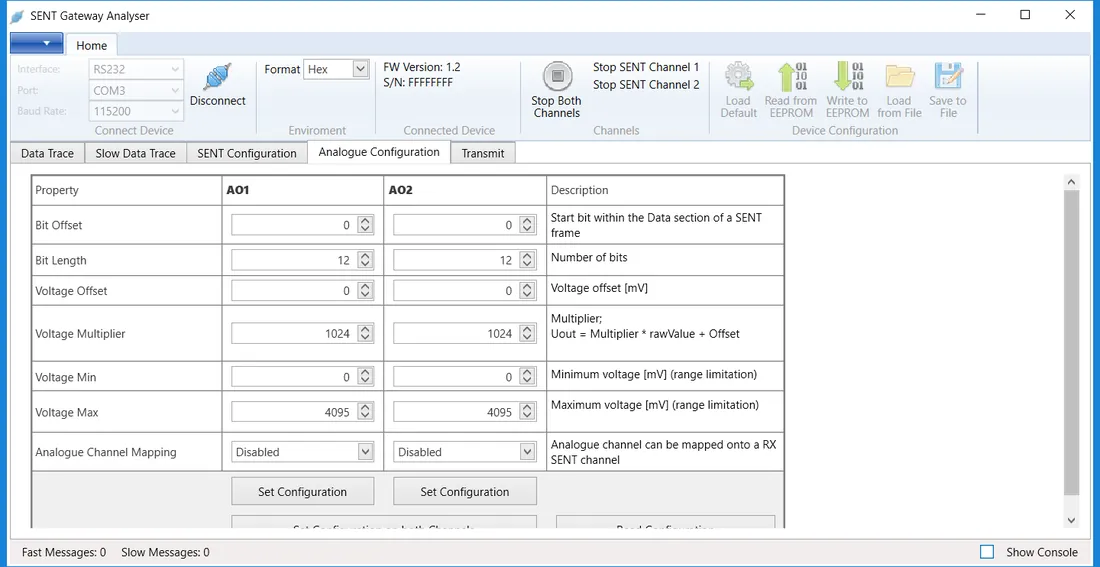

![アナログ出力設定 — Bit Offset/Length・Uout=Multiplier×raw＋Offset・Min/Max[mV]](../assets/products/mach-sent-gw_ana.webp)
概要
SENT（SAE J2716）をCANまたはRS-232へ接続する2chゲートウェイ。12bit DACのアナログ出力2chを備え、SENT信号の直接アナログ変換にも対応します。
SAE J2716 (SENT) to CAN/RS-232 Gateway は、双方向SENTチャネル2chと、CANまたはRS-232インターフェース（モデル選択）を備えた変換器です。SAE J2716:2016 のFast・Short Serial・Enhanced Serialメッセージに対応し、チャネルパラメータ（方向・tick時間・ニブル数・フィルタ）を設定して不揮発メモリへ保存できます。受信SENTフレームのインテリジェント・フィルタリングにより、CAN／RS-232側の過負荷を防ぎます。
アナログ出力2ch（12bit DAC）は任意のSENTチャネルへマッピングでき、StartBit・BitLength・一次変換（Multiplier・Offset・Min/Max）を設定してSENTデータを直接アナログ電圧へ変換できます。給電は端子台のVin1またはCAN版DSUB9のVin2から行え、SENTセンサへの5V出力も備えるため、センサ・本機・上位系を最小配線で構成できます。設定・監視・ロギング・シミュレーション用のPCアプリ「SENT Gateway Analyser」が無償提供され、テストベンチ・HiL統合用の通信プロトコル仕様も公開。.NET API（SENT-CAN/RS232/USB共通SDK・会社拠点単位の永続ライセンス）も用意されています。
SENT-CAN / SENT-RS232 Gatewayは、MACH SYSTEMS が提供する車載・産業ネットワーク向けのインターフェース／ゲートウェイ機器です。CAN/CAN FD・LIN・車載Ethernetなどのバスを変換・中継し、ECUやセンサとPC・試験装置を接続します。開発・検証・データ計測の現場で、異なるネットワーク間の橋渡しに利用します。
Positive ONE Group が、製品選定・見積もり・導入時の技術サポートまで日本語で対応します。対象MCU・OS・数量・ご用途に応じた最適な構成をご提案します。
主要仕様
| 提供元 / ブランド | MACH SYSTEMS |
|---|---|
| カテゴリ | 車載・産業ネットワーク機器／ゲートウェイ |
| 型番 / 製品ID | SENT-GW |
| お問い合わせ | 見積もり・技術相談に対応 |
基本情報
| 製品カテゴリ | 車載・産業ネットワーク機器／ゲートウェイ |
|---|---|
| ブランド | MACH SYSTEMS |
| 型番 / 製品ID | SENT-GW |
技術仕様

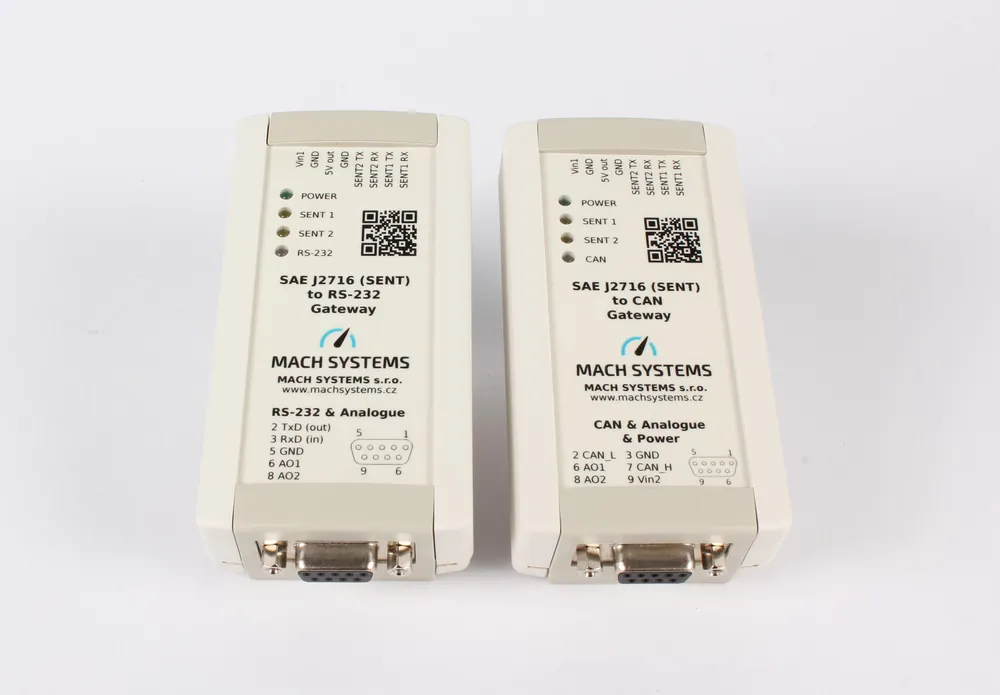

| モデル | SENT to CAN Gateway／SENT to RS-232 Gateway（DSUB9割当が異なる2バリエーション） |
|---|---|

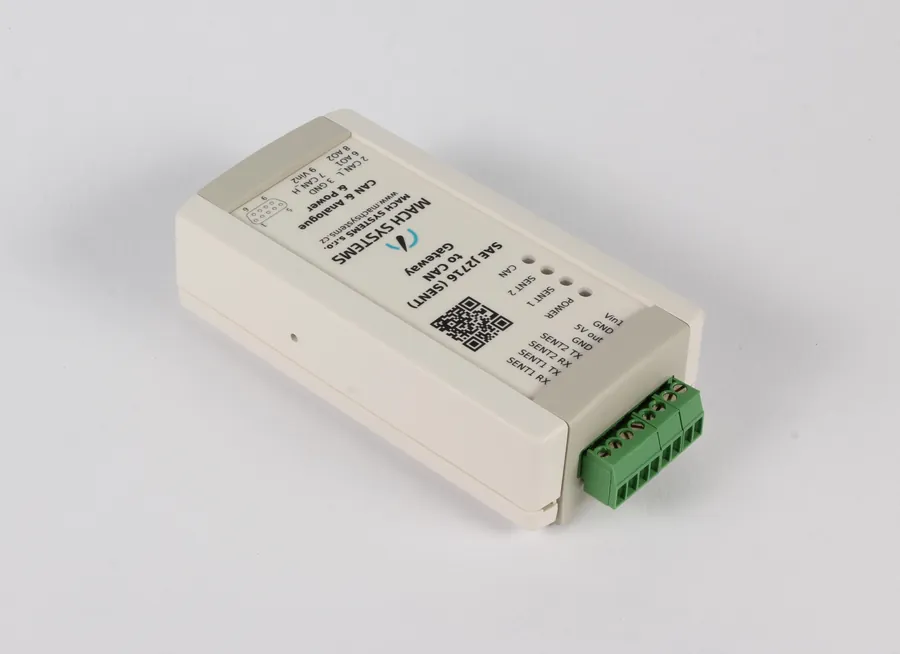

| SENT | 双方向2ch・各チャネルRX/TX独立端子（端子台：SENT1/2 RX・TX）・SAE J2716:2016 Fast／Short Serial／Enhanced Serial |

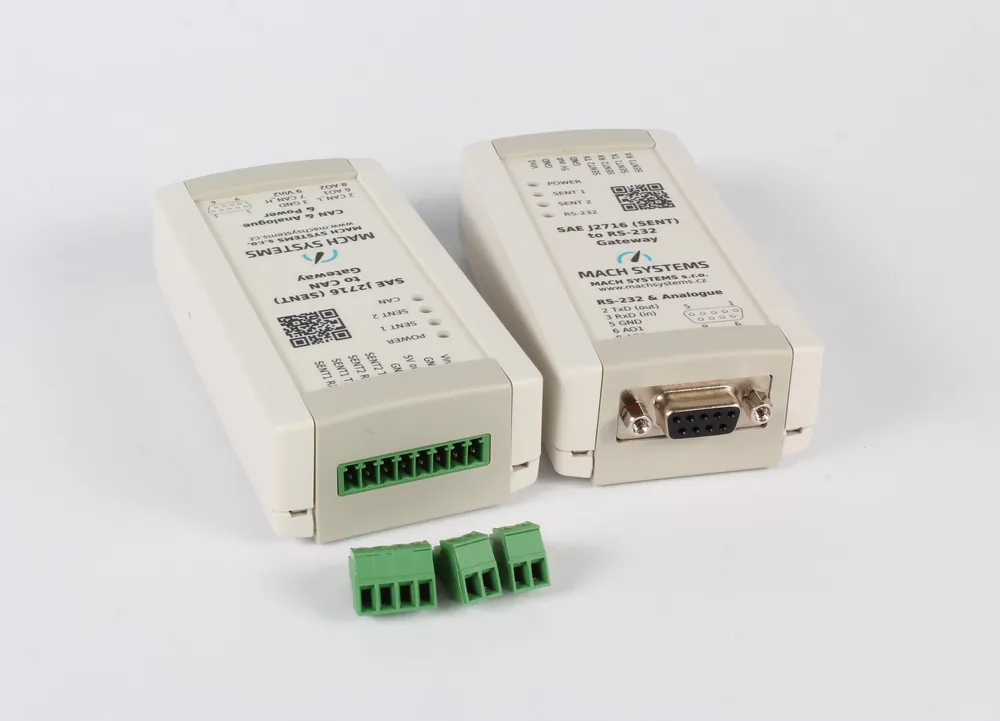

| DSUB9（CAN版） | 2 CAN_L・3 GND・6 AO1・7 CAN_H・8 AO2・9 Vin2 |
| DSUB9（RS-232版） | 2 TxD(out)・3 RxD(in)・5 GND・6 AO1・8 AO2 |
| アナログ出力 | AO1/AO2（12bit DAC）— Bit Offset/Bit Length指定・Uout=Multiplier×raw＋Offset・Min/Max[mV]制限・任意のRX SENTチャネルへマッピング |

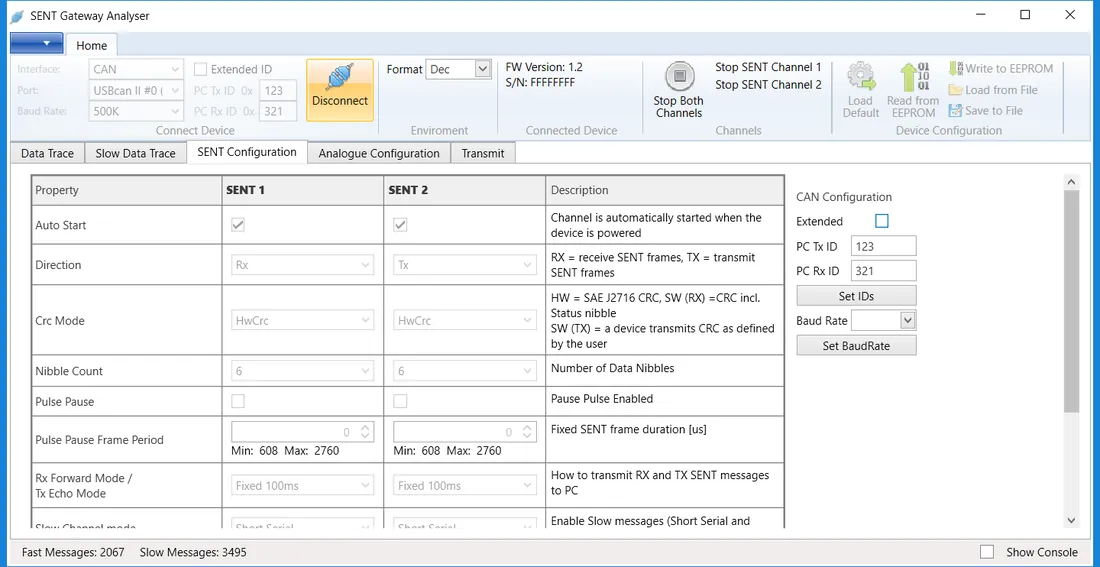

| チャネル設定 | Auto Start・方向RX/TX・CRCモード（HW＝SAE J2716標準／SW＝受信時:Statusニブル込みCRC。SW送信モードではユーザー指定CRC値を設定でき、受信ECUのCRC異常検出を確認するネガティブ試験に利用できます。対応FW・ツール版はお見積もり時にご確認ください）・ニブル数・Pause Pulse（固定フレーム長 608–2760 µs） |
| 給電 | Vin1（端子台）または Vin2（DSUB9ピン9・CAN版）・センサ用5V out |
| 表示 | LED：POWER・SENT1・SENT2・CAN（またはRS-232） |

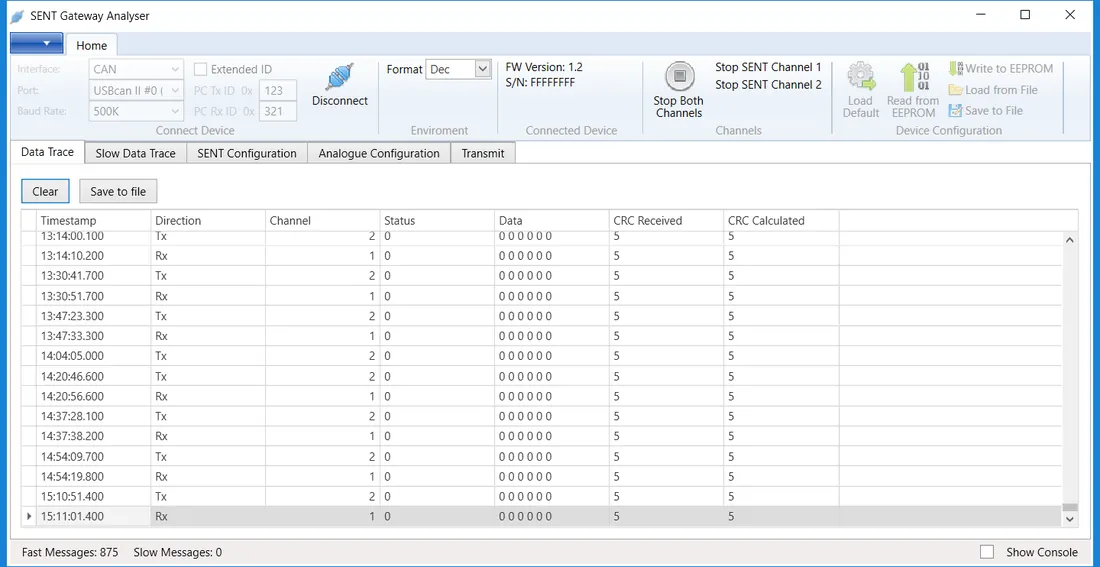

| PCツール | SENT Gateway Analyser（無償）：CAN（Kvaser経由）／RS-232接続・Fast/Slowトレース（CRC受信/計算の照合列）・Transmit・EEPROM保存・設定ファイル入出力 |
提供・サポート
| 提供 | 見積もり・技術相談に対応（Positive ONE Group） |
|---|
主な用途
- SENTセンサをCANベースの試験ベンチ・HiL装置へ統合する
- SENT信号をアナログ電圧化し、DAQや既存レコーダで計測する
- 量産検査でSENTセンサの出力をPLC・検査機から確認する
導入メリット
- ファームウェア更新・設定保存に対応し、ライン設備として長期運用できる
- 無償PCツールで導入直後から監視・シミュレーションを始められる
- .NET SDKでWindows試験ソフトへ直接組み込める
