SAE J2716 Interface（4ch SENT）

型番 / ID: MACH-SENT-ETH

SENT ×4SENTSAE J2716ロガー

MACH SYSTEMS の製品一覧 →

4チャネルSENT（SAE J2716）インターフェース。Ethernet・USB・CAN(/FD)・アナログ4ch・MicroSDを備え、SENTゲートウェイ／アナログ変換／スタンドアロンロガーとして使用できます。

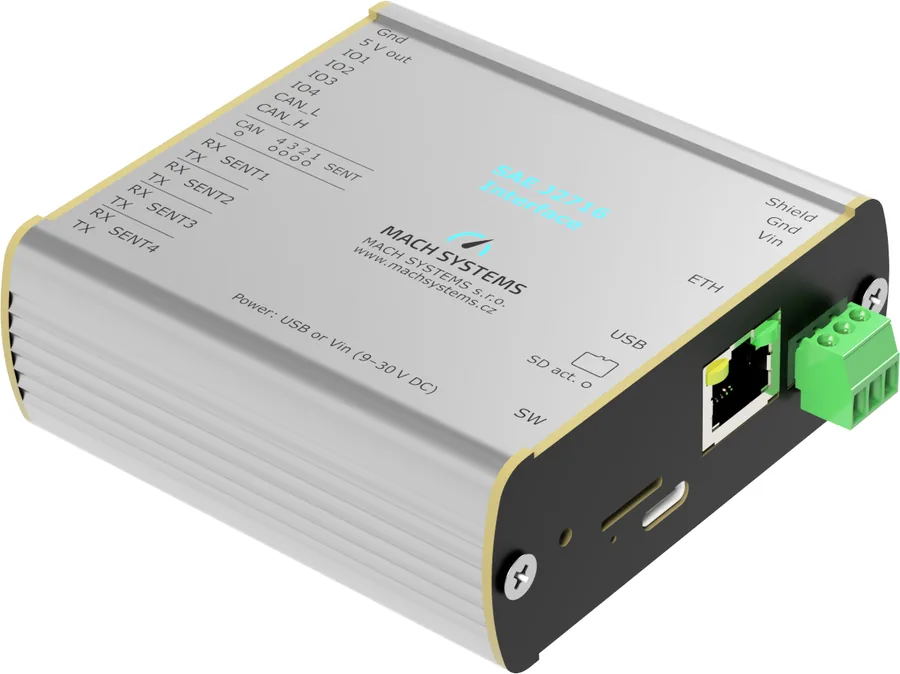

SAE J2716 Interface 本体（ETH・USB-C・Vin端子側）

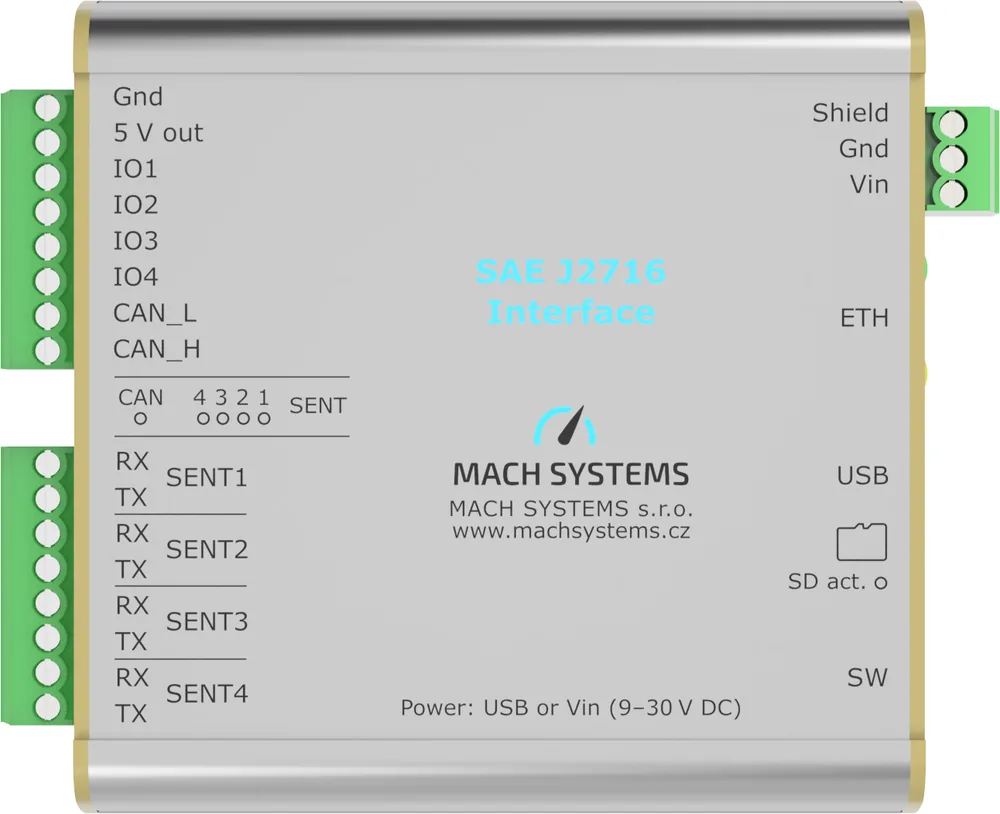

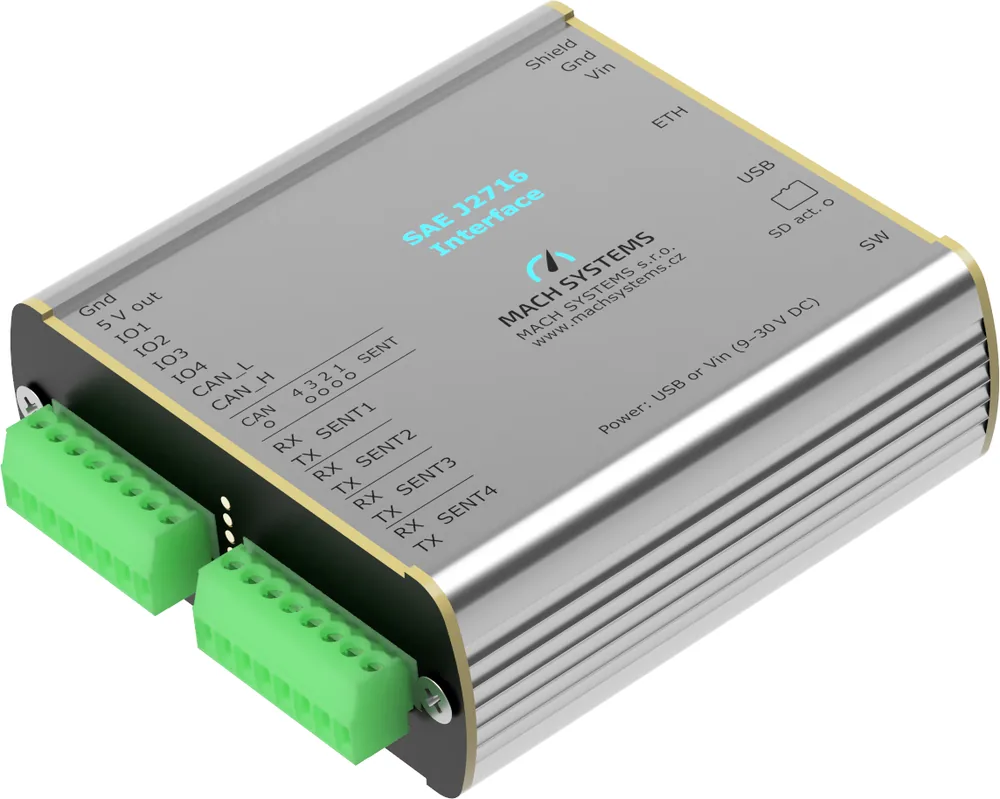

天面 — SENT1–4各RX/TXピン・IO1–4（5V out付き）・CAN_L/H・Shield/Gnd/Vin

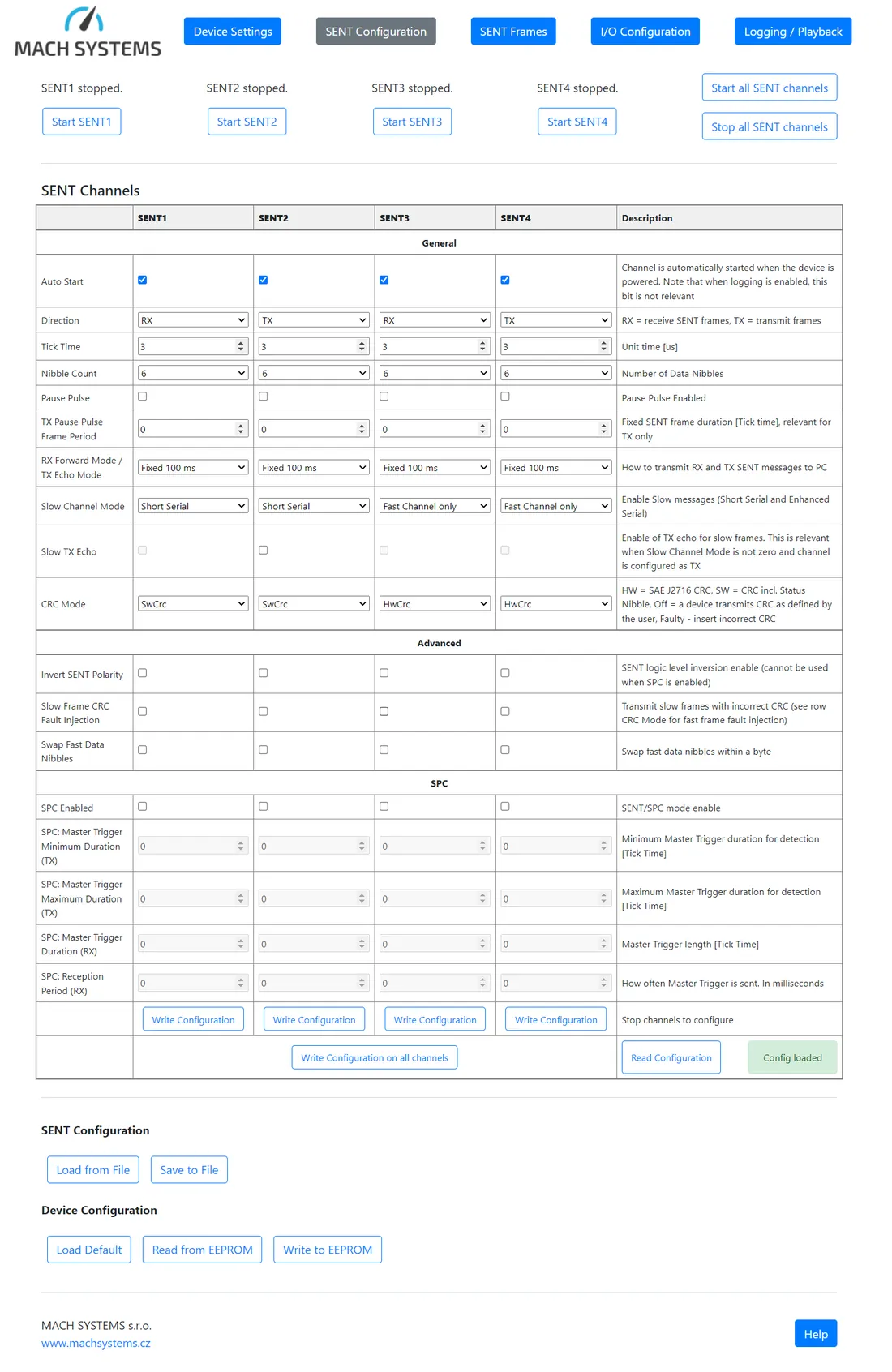

内蔵Webサーバ — SENTチャネル設定（Tick/Nibble/SPC/CRCフォルト注入）

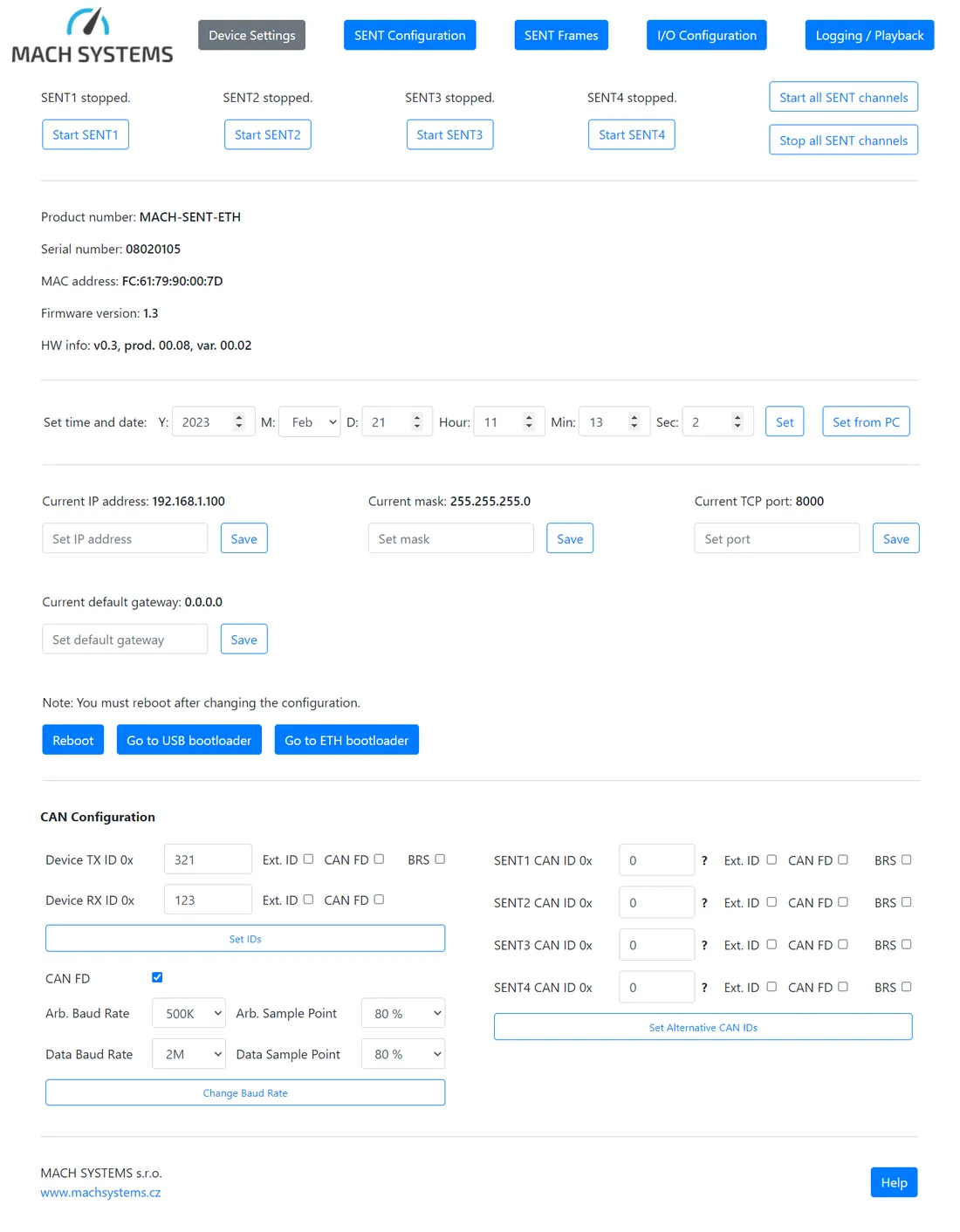

内蔵Webサーバ — デバイス設定（IP/RTC/CAN FD・SENT別CAN ID）

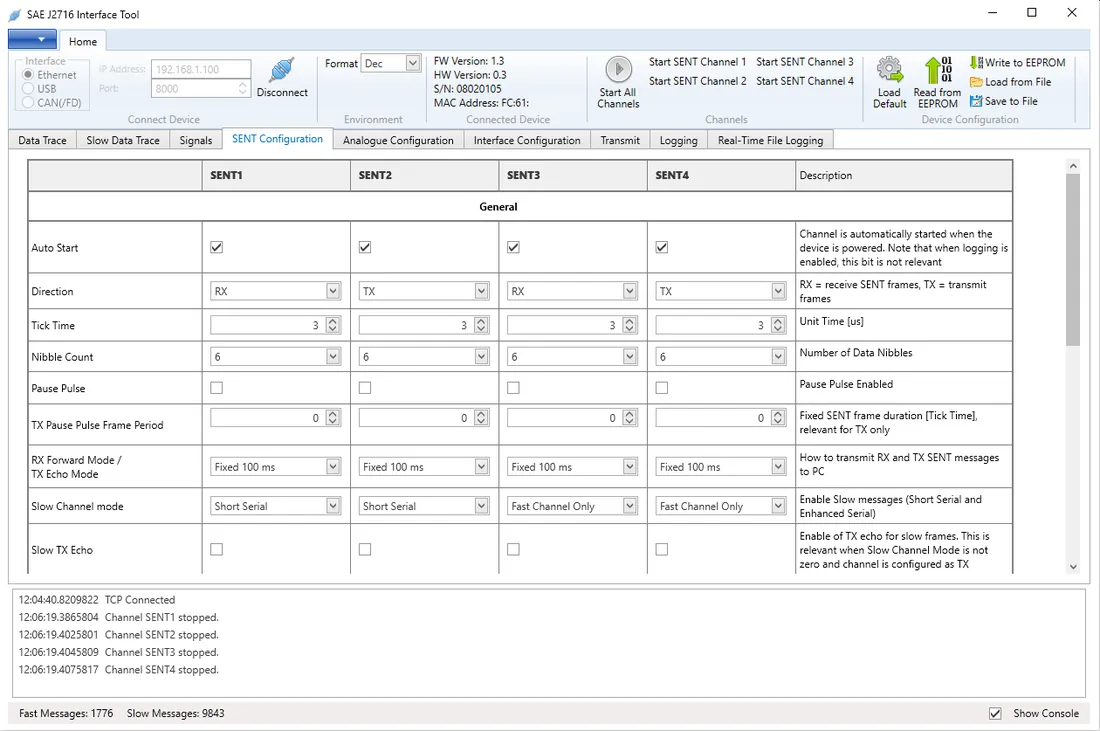

PCツール SAE J2716 Interface Tool — チャネル設定（Ethernet/USB/CAN接続）

概要

SAE J2716 Interface は、4つのSENTチャネルに加え、10/100 Ethernetポート・USBポート・CAN(/FD)チャネル・4つのアナログチャネル（各chを入力／出力に構成可能）・MicroSDスロットを備えた多機能SENTデバイスです。SENT↔Ethernet/USB/CAN(/FD)ゲートウェイ、SENT-アナログ変換器、そしてSENTとCAN(/FD)フレームをRTCタイムスタンプ付きでMicroSDへ記録するスタンドアロン・データロガーとして動作します。

設定は内蔵Webサーバから行え、リアルタイムロギング等の高度な機能用に無償のPCアプリケーションが提供されます。記録データはPCで解析でき、SENTチャネルへのリアルタイム再生（リプレイ）も可能です。統合用のオープン通信プロトコルも公開されています。SENT/SPC（Short PWM Code）モードや、不正CRCの送出（フォルト注入）・極性反転などのテスト機能を備えるため、センサ側・ECU側双方の異常系検証にも使用できます。

SAE J2716 Interface（4ch SENT）は、MACH SYSTEMS が提供する車載・産業ネットワーク向けのインターフェース／ゲートウェイ機器です。CAN/CAN FD・LIN・車載Ethernetなどのバスを変換・中継し、ECUやセンサとPC・試験装置を接続します。開発・検証・データ計測の現場で、異なるネットワーク間の橋渡しに利用します。

Positive ONE Group が、製品選定・見積もり・導入時の技術サポートまで日本語で対応します。対象MCU・OS・数量・ご用途に応じた最適な構成をご提案します。

主要仕様

SAE J2716 Interface（4ch SENT）
提供元 / ブランド	MACH SYSTEMS
カテゴリ	車載・産業ネットワーク機器／ゲートウェイ
型番 / 製品ID	MACH-SENT-ETH
お問い合わせ	見積もり・技術相談に対応

技術仕様

基本情報

SAE J2716 Interface（4ch SENT）
製品カテゴリ	車載・産業ネットワーク機器／ゲートウェイ
ブランド	MACH SYSTEMS
型番 / 製品ID	MACH-SENT-ETH

技術仕様

SAE J2716 Interface（4ch SENT）
SENT	4チャネル（SAE J2716）・各チャネルにRX/TX独立ピン・記録データの実時間リプレイ対応
チャネル設定	方向RX/TX・Tick時間[µs]・ニブル数・Pause Pulse（TX固定フレーム長［Tick単位］）・Slow Channel（Short Serial/Enhanced）・極性反転・ニブルスワップ
SPC対応	SENT/SPC（Short PWM Code：マスタトリガに同期して送信する要求応答型SENT）— Master Trigger 最小/最大検出幅・送出幅・受信周期を設定可
フォルト注入	CRCモード（HW=J2716 CRC／SW=Status込み／Off／Faulty=不正CRC送出）・Slowフレーム不正CRC送出
ホストI/F	10/100 Ethernet（TCP・IP/マスク/GW/ポート設定）・USB-C・CAN(/FD)（500K/2M等・SENT別CAN IDマッピング）
I/O・電源	IO1–4（アナログ入出力構成可）・センサ用5V out・電源：USB または Vin 9–30 V DC
ロギング	SENT＋CAN(/FD)をRTCタイムスタンプ付きでmicroSDへ記録（SD act. LED）・リプレイ
設定・保守	内蔵Webサーバ（EEPROM保存・RTC設定・USB/ETHブートローダ）・型番MACH-SENT-ETH

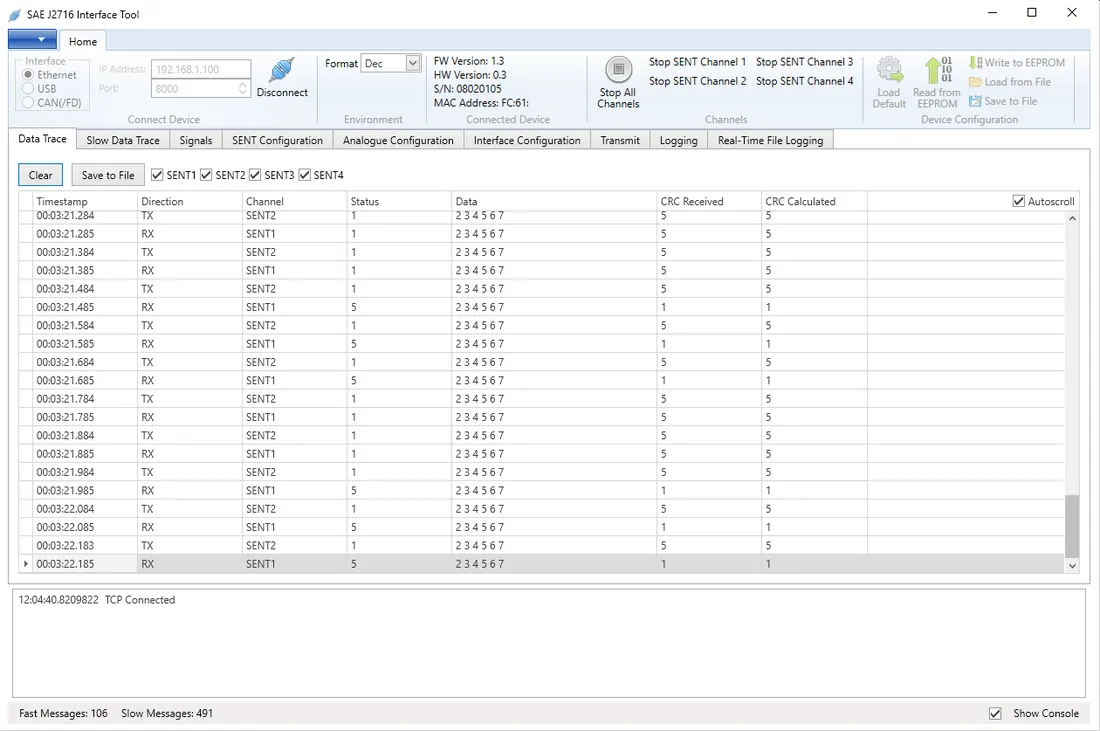

PCツール	SAE J2716 Interface Tool（無償）：Ethernet/USB/CAN接続・Fast/Slowトレース（CRC照合列）・Signals・送信（ローリングカウンタ・XML入出力）・リアルタイムファイルロギング

技術仕様

提供・サポート

SAE J2716 Interface（4ch SENT）
提供	見積もり・技術相談に対応（Positive ONE Group）

主な用途

SENTセンサ4系統を同時に監視・記録し、車両試験のデータを取得する
SENT信号をアナログ電圧へ変換し、既存計測系へ取り込む
試験ベンチでSENT通信を再生（リプレイ）し、ECUの応答を検証する

導入メリット

ゲートウェイ・変換器・ロガーを1台で兼ね、試験構成を簡素化できる
Webサーバ設定とPCレス運用で、車載環境でも扱いやすい
オープンプロトコルでHiL・自動試験システムへ統合できる

よくある質問

SAE J2716 Interface（4ch SENT）の見積もり・技術相談はできますか？

はい。Positive ONE Groupが取り扱っており、見積もり・技術相談に対応します。本ページのお問い合わせから対象構成や数量をお知らせください。

2chで足りる場合の選択肢は？

2チャネルで十分な場合は、USB接続のSENT-USB、またはCAN／RS-232接続のSENT Gatewayをご提案します。チャネル数・接続先・ロギング要否をお知らせください。

お問い合わせ

対象MCU・数量・安全要件などをお聞かせください。最適な構成と概算をご提案します。
